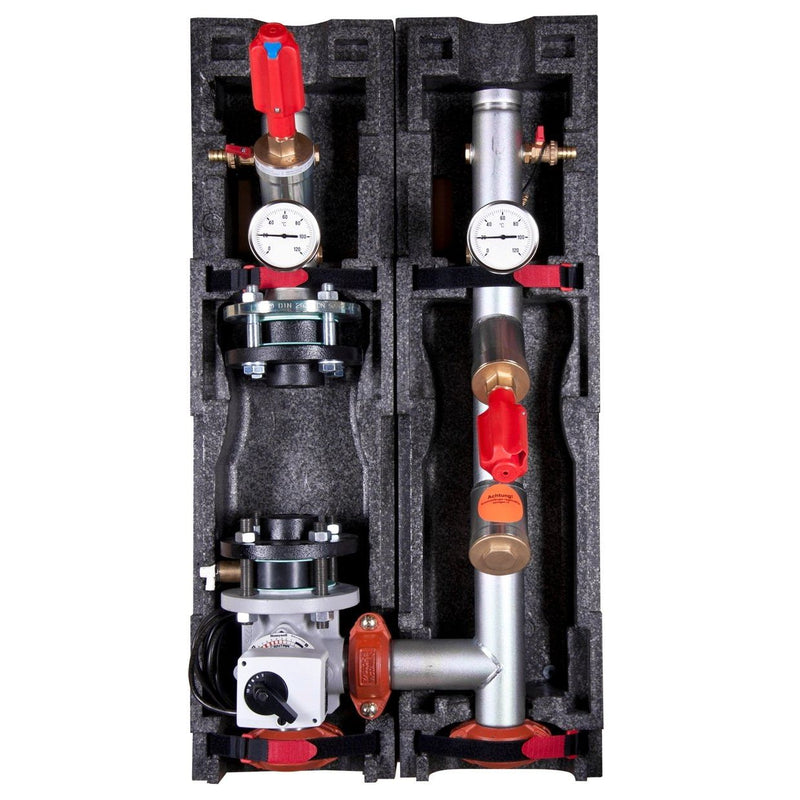

Glen Dimplex SEE - Hydraulische Regelstation Heizkreis MMH 50 m.Temperaturfühler

Kombinierbare Baugruppe DN 50 mit Dämmschalen zum Anschluss eines gemischten Heizkreises. Einsetzbar für einen Heizwasserdurchfluss bis max. 12 m³/h (empfohlener Heizwasserdurchfluss 8 m³/h). Bestehend aus zwei Kugelhähnen mit Rückschlagventil, drei KFE-Kugelhähnen, zwei Thermometern, Schmutzfänger, Verrohrungs- und Verbindungsteilen (Achsabstand 250 mm), 3-Wege-Mischer mit Stellmotor, Anschlussspannung ~230 V, Schutzart IP 40, Fühler und 2-teilige Dämmschalen, Einbaumöglichkeit für geregelte Umwälzpumpe Pumpenmass 280 mm mit Flansch und Ausgleichsstücken zum Einbau einer Gewindepumpe (Nennweite DN 32 - Stichmass 180 mm), die nach dem Druckverlust der Heizungsanlage auszulegen ist. Victaulicschellen zum Anschluss an den Verteilerbalken VTB 50 beiliegend. (Pumpe und Anschlussverschraubungen (VCC 50) für den Heizkreis nicht im Lieferumfang).

Technische Details
Material Mantel	Kunststoff
Werkstoff Armaturen	rostfreier Stahl
Werkstoff Verrohrung	rostfreier Stahl
Primärer Anschluss	sonstige
Nenndurchmesser primär	DN 50
Sekundärer Anschluss	sonstige
Nenndurchmesser sekundär	DN 50
Pumpenanschluss	Innengewinde (metrisch)
Größe Pumpenanschluss	2 Zoll (50)
Max. Arbeitsdruck	10 bar
Mediumtemperatur	5..95 °C
Anzeigebereich Thermometer	0..120 °C
Geeignet für Kühlen	ja
Geeignet für Heizung	ja
Geeignet für Glykol	ja
Geeignet für Ethanol	ja
Ausführung	gemischter Heizkreis
Mit Adapter für Wärmezähler	nein
Mit Wärmezähler	nein
Eingebaute Zirkulationspumpe	nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)	nein
Einbaulänge der Pumpe	180 mm
Mit Manometer	nein
Mit Regelventil	ja
Mit Absperrventil	ja
Mit Rückschlagklappe	ja
Mit Sicherheitsventil	nein
Mit Thermometer	ja
Auslaufhahn	ja
Mit Mischermotor	ja
Geeignet für Servomotoren	ja
Mit Dreiwegeventil	ja
Mit Pumpenkugelhahn	ja
Mit Anschluss Temperaturfühler	ja
Mit Anschluss Ausdehnungsgefäß	nein
Mit automatischer Entlüftung	nein
Wandaufstellung	ja
Mit Wandbefestigungsbügel	ja
Mit Füßen	nein
Mit Differentdruckregelung	nein
Strömungsrichtung	rechts
Mit Wärmedämmung	ja
Heizkreisregler erweiterbar	nein
Verteilerbalken erweiterbar	ja
Wärmeübertrager erweiterbar	nein
Breite	500 mm
Höhe	920 mm
Tiefe	350 mm

Lieferumfang:
1 x Victaulicschellen zum Anschluss an den Verteilerbalken VTB 50
