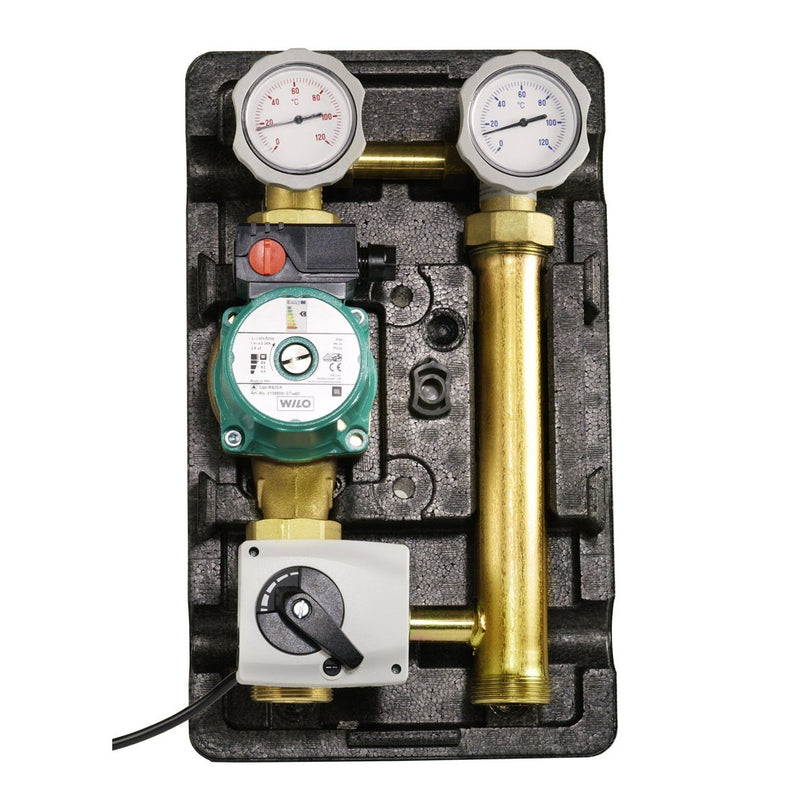

Glen Dimplex SEE - Hydraulische Regelstation Heizkreis MMH 32

Kombinierbare Baugruppe mit Dämmschalen zum Anschluss eines gemischten Heizkreises. Bestehend aus zwei Kugelhähnen mit Rückschlagventil, 2 Thermometern, 3-Wege-Mischer mit Stellmotor und 140 s Laufzeit, Anschlussspannung ~230 V, Schutzart IP 40, Anlegefühler und Dämmschalen, Einbaumöglichkeit für geregelte Umwälzpumpe, Stichmaß 180 mm, die nach dem Druckverlust der Heizungsanlage auszulegen ist (Pumpe nicht im Lieferumfang).

Technische Details
Material Mantel	Kunststoff
Werkstoff Armaturen	Messing
Werkstoff Verrohrung	Messing
Primärer Anschluss	Außengewinde (metrisch)
Nenndurchmesser primär	1 1/2 Zoll (40)
Sekundärer Anschluss	Innengewinde (metrisch)
Nenndurchmesser sekundär	1 1/4 Zoll (32)
Pumpenanschluss	Innengewinde (metrisch)
Größe Pumpenanschluss	2 Zoll (50)
Max. Arbeitsdruck	6 bar
Mediumtemperatur	5..95 °C
Anzeigebereich Thermometer	0..120 °C
Geeignet für Kühlen	nein
Geeignet für Heizung	ja
Geeignet für Glykol	ja
Geeignet für Ethanol	ja
Ausführung	gemischter Heizkreis
Mit Adapter für Wärmezähler	nein
Mit Wärmezähler	nein
Eingebaute Zirkulationspumpe	nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)	nein
Einbaulänge der Pumpe	180 mm
Mit Manometer	nein
Mit Regelventil	ja
Mit Absperrventil	ja
Mit Rückschlagklappe	ja
Mit Sicherheitsventil	nein
Mit Thermometer	ja
Auslaufhahn	nein
Mit Mischermotor	ja
Geeignet für Servomotoren	ja
Mit Dreiwegeventil	ja
Mit Pumpenkugelhahn	ja
Mit Anschluss Temperaturfühler	ja
Mit Anschluss Ausdehnungsgefäß	nein
Mit automatischer Entlüftung	nein
Wandaufstellung	ja
Mit Wandbefestigungsbügel	ja
Mit Füßen	nein
Mit Differentdruckregelung	nein
Strömungsrichtung	rechts
Mit Wärmedämmung	ja
Heizkreisregler erweiterbar	nein
Verteilerbalken erweiterbar	ja
Wärmeübertrager erweiterbar	nein
Breite	250 mm
Höhe	420 mm
Tiefe	250 mm

Lieferumfang:
2 x Kugelhähne mit Rückschlagventil
2 Thermometer
3-Wege-Mischer mit Stellmotor
Anlegefühler
Dämmschalen
