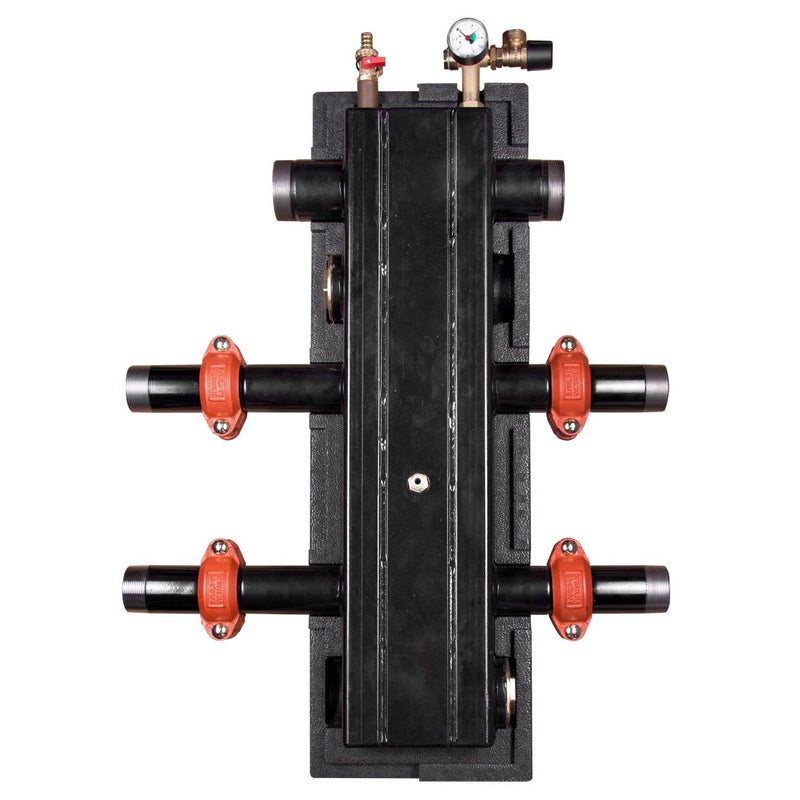

Kombinierbare Baugruppe zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher und Heizsystem. Bestehend aus einem 3-Kammer Verteilerbalken mit Prüf- und Wartungsöffnung für Einsteckrückschlagklappen (Bypass), Anschlüsse für jeweils einen Heiz- u. Erzeugerkreis 2"
AG , Anschluss Pufferspeicher 2 "
AG, Sicherheitsbaugruppe mit Manometer 4 bar und Sicherheitsventil "
, Füll- und Entleerungshahn und Anschlussmöglichkeit für ein Ausdehnungsgefäß. Lieferung inkl. Dämmschalen, 4 Victaulic-Kupplungen (auf Abgang 2"
AG für den Erzeuger- und Heizkreis) und Wandmontageset. Empfohlen zum Anschluss einer Wärmepumpe mit einem Heizwasserdurchfluss bis 7,5 m3/h und bei Einspeisung von Fremdenergie (z.B. Holz / Solar) in den Reihenpufferspeicher (siehe Projektierungsunterlagen). Zur Reduzierung der Pumpenlaufzeiten kann die Zusatzumwälzpumpe nur mit dem Verdichter betrieben werden. In diesem Fall ist der im Lieferumfang enthaltene Rücklauffühler in die vorhandene Tauchhülse einzubauen und anzuschließen. Durch die hydraulische Entkopplung benötigt der Verbraucherkreis eine separate Umwälzpumpe (Pumpe und Pumpenkugelhähne nicht im Lieferumfang).
| Technische Details |
|---|
| Material Mantel |
Stahl |
| Werkstoff Armaturen |
Stahl |
| Werkstoff Verrohrung |
Stahl |
| Primärer Anschluss |
Außengewinde (metrisch) |
| Nenndurchmesser primär |
DN 50 |
| Sekundärer Anschluss |
Außengewinde (metrisch) |
| Nenndurchmesser sekundär |
DN 50 |
| Max. Arbeitsdruck |
6 bar |
| Mediumtemperatur |
5..95 °C |
| Geeignet für Kühlen |
ja |
| Geeignet für Heizung |
ja |
| Geeignet für Glykol |
ja |
| Geeignet für Ethanol |
ja |
| Ausführung |
sonstige |
| Mit Adapter für Wärmezähler |
nein |
| Mit Wärmezähler |
nein |
| Eingebaute Zirkulationspumpe |
nein |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) |
nein |
| Mit Manometer |
ja |
| Mit Regelventil |
nein |
| Mit Absperrventil |
nein |
| Mit Rückschlagklappe |
ja |
| Mit Sicherheitsventil |
ja |
| Mit Thermometer |
nein |
| Auslaufhahn |
ja |
| Mit Mischermotor |
nein |
| Geeignet für Servomotoren |
nein |
| Mit Dreiwegeventil |
nein |
| Mit Pumpenkugelhahn |
nein |
| Mit Anschluss Temperaturfühler |
ja |
| Mit Anschluss Ausdehnungsgefäß |
ja |
| Mit automatischer Entlüftung |
nein |
| Wandaufstellung |
ja |
| Mit Wandbefestigungsbügel |
ja |
| Mit Füßen |
nein |
| Mit Differentdruckregelung |
nein |
| Strömungsrichtung |
einstellbar |
| Mit Wärmedämmung |
ja |
| Heizkreisregler erweiterbar |
nein |
| Verteilerbalken erweiterbar |
ja |
| Wärmeübertrager erweiterbar |
nein |
| Breite |
958 mm |
| Höhe |
425 mm |
| Tiefe |
362 mm |
Lieferumfang:
1 x Rücklauffühler
