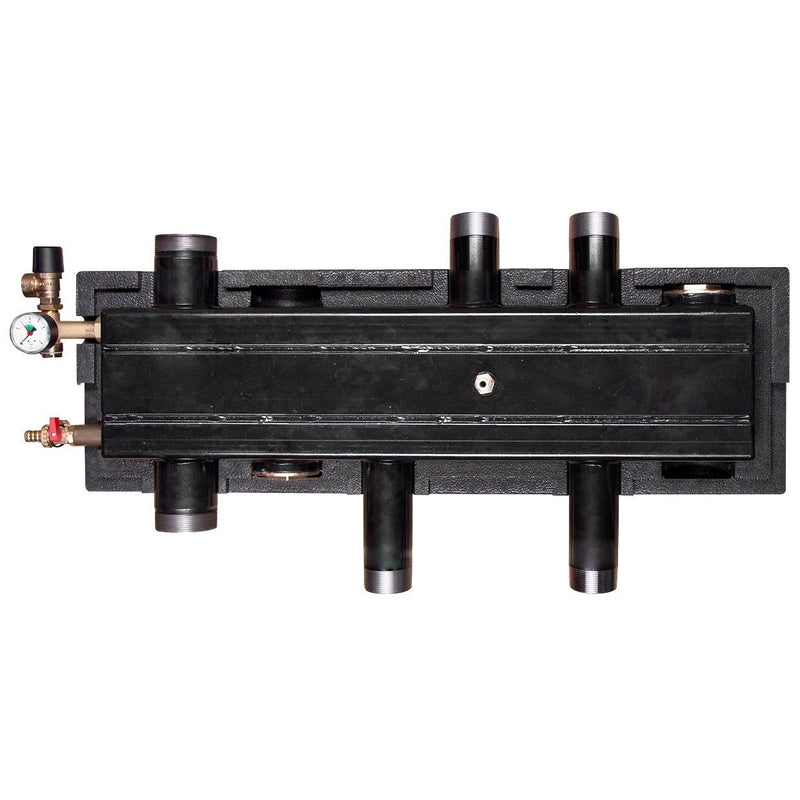

Glen Dimplex SEE - Hydraulische Regelstation Differenzdruckl. Verteiler DDV 40 doppelt

Kombinierbare Baugruppe zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher und Heizsystem. Bestehend aus einem 3-Kammer Verteilerbalken mit Prüf- und Wartungsöffnung für Einsteckrückschlagklappen (Bypass), Anschlüsse zum Heizsystem 1 1/2&quot
, Anschluss Pufferspeicher 2&quot
, Sicherheitsbaugruppe mit Manometer 4 bar und Sicherheitsventil &quot
, Füll- und Entleerungshahn und Anschlussmöglichkeit für ein Ausdehnungsgefäß. Lieferung inkl. Dämmschalen und Wandmontageset. Empfohlen zum Anschluss einer Wärmepumpe mit einem Heizwasserdurchfluss bis 5 m3/h und bei Einspeisung von Fremdenergie (z.B. Holz / Solar) in den Reihenpufferspeicher (siehe Projektierungsunterlagen). Zur Reduzierung der Pumpenlaufzeiten kann die Zusatzumwälzpumpe nur mit dem Verdichter betrieben werden. In diesem Fall ist der im Lieferumfang enthaltene Rücklauffühler in die vorhandene Tauchhülse für 3 Fühler einzubauen und anzuschließen. Durch die hydraulische Entkopplung benötigt der Verbraucherkreis eine separate Umwälzpumpe (Pumpe nicht im Lieferumfang).

Technische Details
Material Mantel	Stahl
Werkstoff Armaturen	Stahl
Werkstoff Verrohrung	Stahl
Primärer Anschluss	Außengewinde (metrisch)
Nenndurchmesser primär	DN 40
Sekundärer Anschluss	Außengewinde (metrisch)
Nenndurchmesser sekundär	DN 40
Max. Arbeitsdruck	6 bar
Mediumtemperatur	5..95 °C
Geeignet für Kühlen	ja
Geeignet für Heizung	ja
Geeignet für Glykol	ja
Geeignet für Ethanol	ja
Ausführung	sonstige
Mit Adapter für Wärmezähler	nein
Mit Wärmezähler	nein
Eingebaute Zirkulationspumpe	nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)	nein
Mit Manometer	ja
Mit Regelventil	nein
Mit Absperrventil	nein
Mit Rückschlagklappe	ja
Mit Sicherheitsventil	ja
Mit Thermometer	nein
Auslaufhahn	ja
Mit Mischermotor	nein
Geeignet für Servomotoren	nein
Mit Dreiwegeventil	nein
Mit Pumpenkugelhahn	nein
Mit Anschluss Temperaturfühler	ja
Mit Anschluss Ausdehnungsgefäß	ja
Mit automatischer Entlüftung	nein
Wandaufstellung	ja
Mit Wandbefestigungsbügel	ja
Mit Füßen	nein
Mit Differentdruckregelung	nein
Strömungsrichtung	einstellbar
Mit Wärmedämmung	ja
Heizkreisregler erweiterbar	nein
Verteilerbalken erweiterbar	ja
Wärmeübertrager erweiterbar	nein
Breite	958 mm
Höhe	425 mm
Tiefe	425 mm

Lieferumfang:
1 x Glen Dimplex SEE - Hydraulische Regelstation Differenzdruckl. Verteiler DDV 40 doppelt
