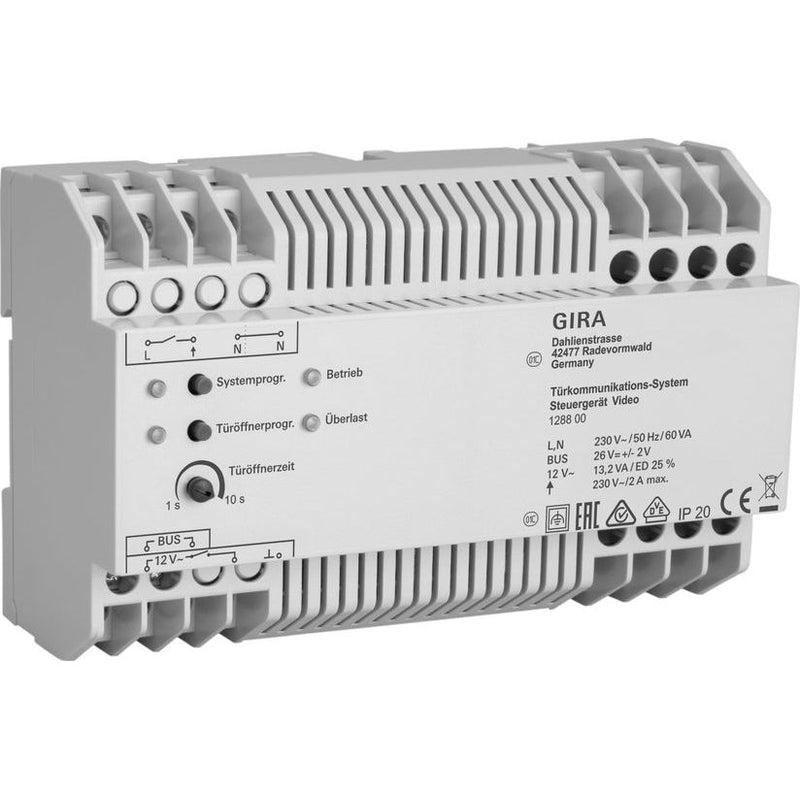

Steuergerät Video - Steuergerät zur Versorgung der Audio- und Videokomponenten des Gira Türkommunikationsbusses.
- Versorgung des verpolungssicheren und kurzschlussfesten 2-Draht-Busses bei Verwendung von Videokomponenten wie Farbkamera, TFT-Farbdisplay.
- Bis zu 2 Türstationen mit Farbkamera und 28 Wohnungsstationen mit TFT-Farbdisplay via Steuergerät Video versorgbar.
- Insgesamt können bis zu 15 Farbkameras vom Steuergerät Video angesteuert werden (5 Türstationen Video und 10 TKS-Kamera-Gateways), von denen zwei Türstationen mit Farbkamera vom Steuergerät Video mit Spannung versorgt werden können. Die weiteren Farbkameras müssen mit jeweils einer eigenen Spannungsversorgung für Türkommunikation betrieben werden.
- Selbstrückstellende elektronische Kurzschluss- und Überlasterkennung der Betriebsspannungen und des Busanschlusses.
- Tasten für System- und Türöffnerprogrammierung.
- LED-Statusanzeigen für Betrieb, Überlast, Systemprogrammierung und Türöffnerprogrammierung.
- Ausgang AC 12 V zur Spannungsversorgung eines handelsüblichen Türöffners.
- Relaisausgang zum Schalten eines Türöffners mit eigener Spannungsversorgung.
- Türöffnerschaltzeit stufenlos von 1 bis 10 s einstellbar. Das Steuergerät Video ist für den Einbau in die Unterverteilung vorgesehen, nicht für handelsübliche Aufputz-Verteiler.
Wird die Topologie der Videoverkabelung als Stichleitung ausgeführt, wird zusätzlich der Videoverteiler benötigt.
Mit dem Steuergerät Video ist der Aufbau von Türkommunikationsanlagen mit bis zu 70 Audioteilnehmern möglich (z. B. 1 x Einbaulautsprecher, 5 x Erweiterungsmodul für Einbaulautsprecher, 68 x Wohnungsstation AP).
| Technische Details |
|---|
| Anwendung |
Video |
| Eingangsspannung |
230 V |
| Frequenz |
5E-6 Hz |
| Stromart |
AC |
| Ausgangsspannung |
12 V |
| Kurzschlussfest |
ja |
| Schutzart (IP) |
IP20 |
| Breite in Teilungseinheiten |
8 |
| Installationstechnik |
Bus-System |
| Integrierte Türöffnerschaltung |
ja |
| Steuerfunktion |
ja |
| Auswertefunktion |
nein |
| Anzahl der anschließbaren Teilnehmer |
18 |
| Serviceanzeigen |
nein |
| Montageart |
sonstige |
| Programmiersperre |
nein |
Lieferumfang:
1 x Gira - Netzgerät für Türkommunikation Steuergerät Video 128800 Bussystem, REG, 8TE
