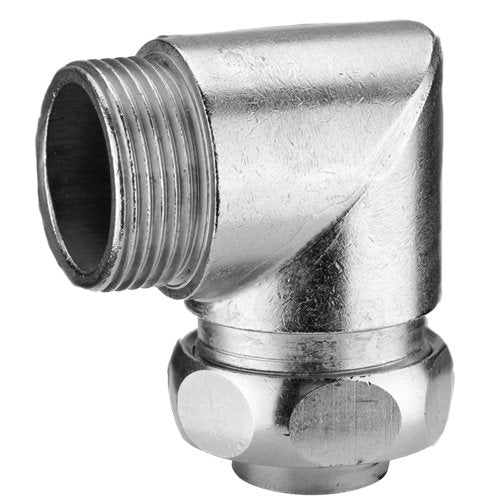

Flexa - Metall-Schutzschlauch-Verschraubung Sicherh.Verschraubung USW-M 5010.528.020 Winkel − 25 Stück

Metall-Sicherheitsverschraubung 90° Winkel USW-M, IP 65 geeignet für Metallschutzschläuche SPR-PA / SPR-PU-AS / SPR-PVC-AS / SPR-PU-AS / FLEXAgraff-PU-AS / FLEXAgraff-PU-F metrisches Außengewinde, inkl. Innentülle, Dichtring und O-Ring, Verschraubungsgehäuse mit Sechskantschlüsselfläche Material: Gehäuse Messing vernickelt Temperaturbereich: -40°C ... +125°C Eigenschaften: hoher Staub- und Flüssigkeitsschutz / kraftschlüssige Verbindung von Schlauch und Verschraubung / einwandfreie Erdung / Abdeckung der Schlauchenden / vibrations- und zugfest

Technische Details
Nenndurchmesser	17 mm
Nenngröße in Zoll	3/8 Zoll
Ausführung	90°-Winkel
Drehbares Gewinde	nein
Bauform	Außengewinde
Verbindungsart der Verschraubung zum Gehäuse	Gewinde
Gewindeart	metrisch
Gewindeanschlussgröße	M20 x 1,5
Gewindegänge pro Zoll	1,5
Einteilig	nein
Werkstoff des Gehäuses	Messing
Oberflächenschutz	vernickelt
Kleinster Innendurchmesser des Schlauches	13 mm
Größter Außendurchmesser des Schlauches	17 mm
Gewindelänge	8 mm
Gesamtlänge	38 mm
Gesamthöhe	35 mm
Zul. in Kombination mit Schutzschlauch nach DIN EN 61386-23	ja
Zul. in Kombination mit Schutzschlauch CSA	nein
Zul. in Kombination mit Schutzschlauch UL	nein
Zul. in Kombination mit Schutzschlauch FI	nein
Einsatztemperatur	-40..125 °C
Anzahl der Einführungen	1
Mit Erdungsanschluss	nein
