Multifunktions-Treppenhaus-Lichtautomat, für DIN-Schiene, 17,5 mm breit, 1 Schließer für 16 A / 250 V AC, Kontaktmaterial AgSnO2, Zeitbereich 0,5 bis 20 Min., für Dauerlichtschaltung geeignet, 8 Programme u. a. Abschaltvorwarnung: (1): Vorzeitiger Neustart (2): Vorzeitiger Neustart der Beleuchtungszeit und Vorwarnfunktion (3): Vorzeitige Ausschaltmöglichkeit (4): Vorzeitige Ausschaltmöglichkeit und Vorwarnfunktion (5): Stromstoßrelais/Schalter-Funktion (6): Dauerlicht. Zusätzlich gibt es eine Servicefunktion (Funktion ME, bzw. MP). Die Funktion MP beinhaltet zusätzlich eine Abschaltvorwarnung. Bei einer Tastenbetätigung > 5 Sekunden wird der Ausgangskontakt für 60 Minuten geschlossen. Diese Servicefunktion kann durch eine neue Tasterbetätigung > 5 Sekunden zurückgesetzt werden. Der Kontakt schaltet im Spannungs-Nulldurchgang, für L- und N-Schaltung geeignet, Lampenlasten: Glüh- und Halogenlampen 3000 W, Energiesparlampen 600 W, LED (230 V AC) 600 W, NV-Halogenlampen oder LED mit EVG 600 W, NV-Halogenlampen oder LED mit KVG 1500 W, Leuchtstofflampen mit EVG 1500 W, Leuchtstofflampen mit KVG 1000 W, Anschlussspannung: 230 V AC
| Technische Details |
|---|
| Funktion |
elektronisch mit Multifunktion |
| Montageart |
DIN-Schiene |
| Breite in Teilungseinheiten |
1 |
| Einbautiefe |
60,8 mm |
| Anzahl der Kontakte als Schließer |
1 |
| Steuerspannung 1 |
230 V |
| Steuerspannungsart 1 |
AC |
| Frequenz der Steuerspannung 1 |
50..60 Hz |
| Bemessungsschaltstrom |
16 A |
| Max. Schaltstrom (cos phi |
0,6) |
| Rückfallverzögerung |
0,5..20 min |
| Taster Glimmlampenstrom |
30 mA |
| Schaltungsart |
3- und 4-Leiter-Schaltung |
| Ausschaltvorwarnung |
flackern |
| Stromstoßfunktion wählbar |
ja |
| Nachschaltung |
nachschaltbar + Dauerlicht + Zeitverlängerung |
| Versorgungsspannung |
230 V |
| Spannungsart der Versorgungsspannung |
AC |
| Max. Glühlampenlast |
3000 W |
| Max. Leuchtstofflampenlast |
1500 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) |
1000 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) |
1000 VA |
| Max. Schaltleistung LED |
600 W |
| Leistungsaufnahme |
1,2 W |
Lieferumfang:

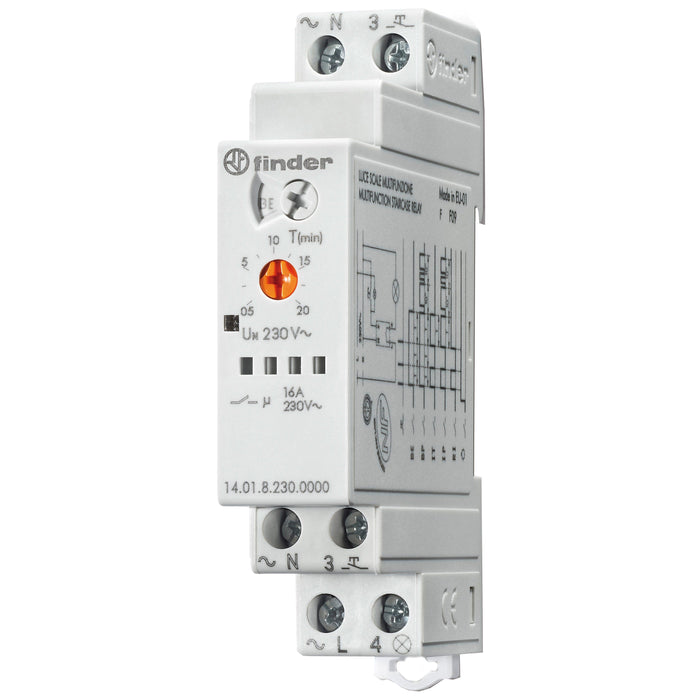

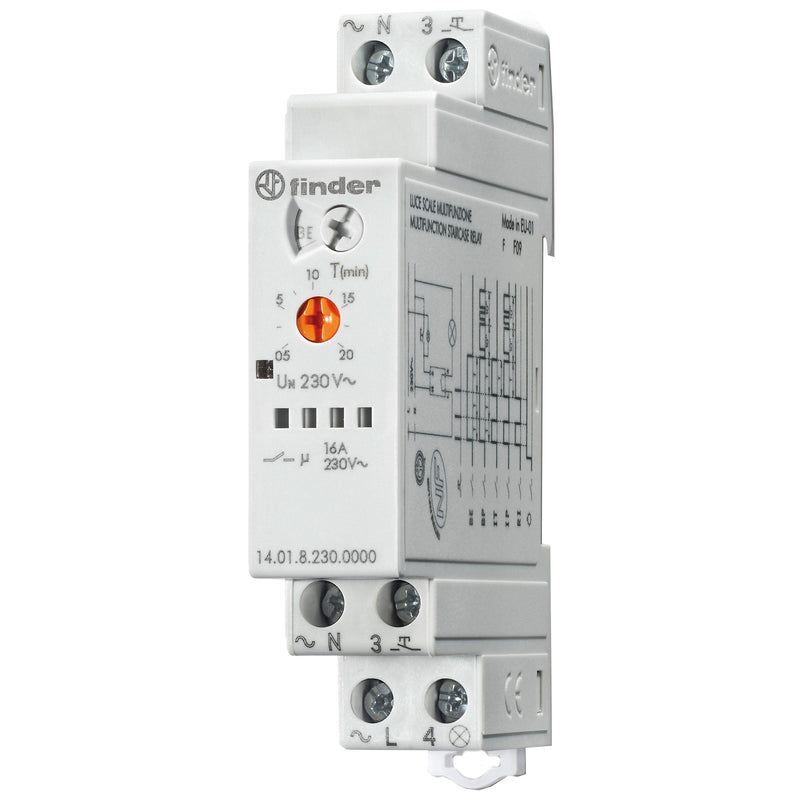

1 x Finder - Treppenlichtzeitschalter Treppenhausaut.N/L-schalt. 14.01.8.230.0000 1S 16A 230VAC
