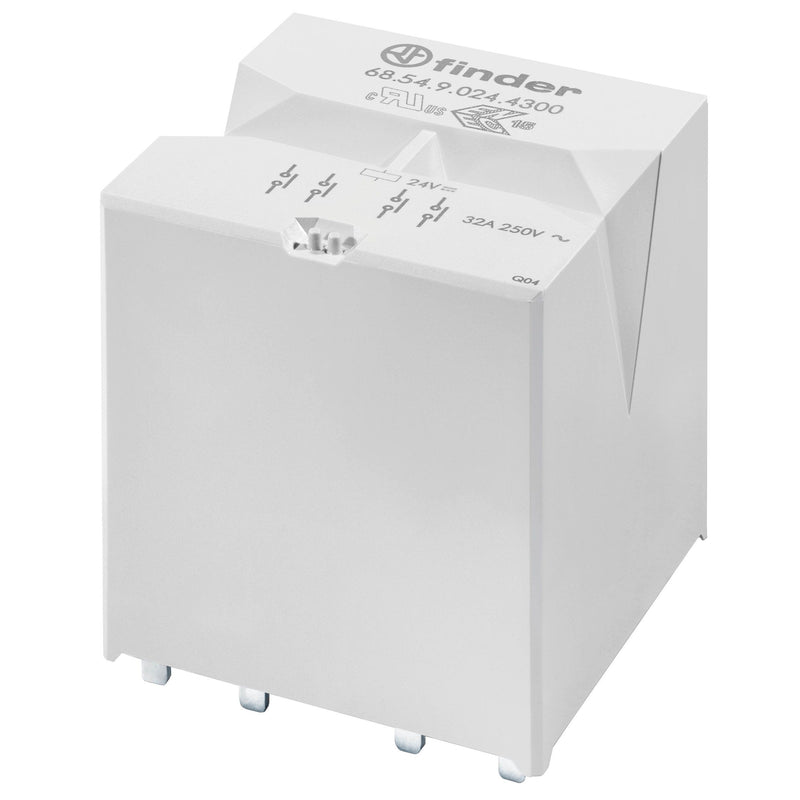

Leistungsrelais für Leiterplatte zum Einsatz in Wechselrichtern oder Ladesäulen, 4 Schließer für 32 A, max. Einschaltstrom 300 A - 1 ms, Brückenkontakte, Kontaktmaterial AgSnO2, Kontaktöffnung größer 3,6 mm, Nennspannung 250 V AC, max. Schaltspannung 400 V AC, max. Schaltleistung AC1/AC7a 8.000 VA (pro Kontakt), max. Schaltleistung AC15 (230 V AC) 1.840 VA, 1-Phasenmotorlast, AC3-Betrieb (230 V AC) 2,2 kW, 3-Phasenmotorlast, AC3-Betrieb (480 V AC) 11 kW, minimale Schaltlast 1000 mW bei 10 V/10 mA, Umgebungstemperatur -40 bis + 70 °C bei max. Kontaktdauerstrom und Ansteuerung innerhalb des Arbeitsbereichs, Umgebungstemperatur bis 85 °C im Energiesparmodus bei max. Kontaktdauerstrom, Ansteuerungsbereich und Betrieb im Haltespannungsbereich, Spulennennleistung 2,9 W, minimale Halteleistung 0,7 W, Spulenspannung 12 V DC, Standardbetrieb: Arbeitsbereich 0,9 bis 1,1 x Un, im Energiesparmodus: 0,95 bis 2,5 x Un (kleiner 1 s), Haltespannungsbereich 0,5 x Un, Abstand zwischen Leiterplatte und Relais-Grundplatte zur Luftzirkulation beträgt 1,5 mm, konform mit IEC 62955
| Technische Details |
|---|
| Ausführung des elektrischen Anschlusses |
Leiterplattenanschluss |
| Komplettgerät mit Sockel |
nein |
| Mit abnehmbaren Klemmen |
nein |
| Mit LED-Anzeige |
nein |
| Bemessungssteuerspeisespannung Us bei DC |
12 V |
| Spannungsart zur Betätigung |
DC |
| Antrieb, Polung |
ungepolt |
| Schaltverhalten des Antriebs |
monostabil |
| Anzahl der Kontakte als Schließer |
4 |
| Art des Schaltkontaktes |
Einfachkontakt |
| Mit zwangsgeführten Kontakten |
nein |
| Werkstoff des Kontakteinsatzes |
Thermoplast |
| Werkstoff des Kontaktes |
sonstige |
| Werkstoff der Kontaktbeschichtung |
unbehandelt |
| Nennstrom |
32 A |
| Schutzart (IP) |
IP40 |
| Breite |
52,5 mm |
| Höhe |
62 mm |
| Tiefe |
52,2 mm |
