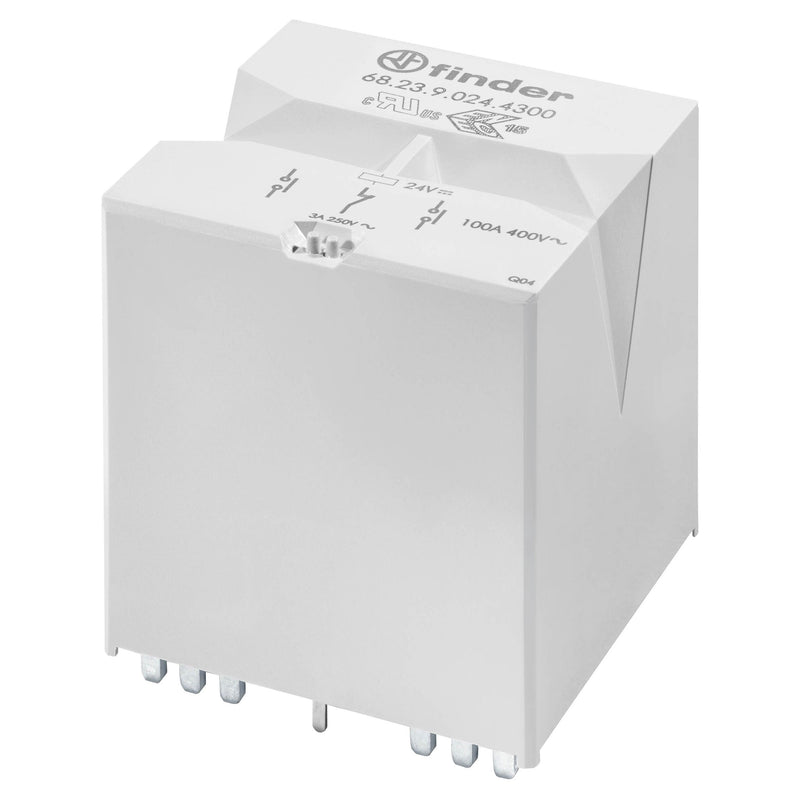

Finder - Schaltrelais Printrelais 68.23.9.024.4300 2S+1Ö − 10 Stück

Leistungsrelais für Leiterplatte zum Einsatz in Wechselrichtern oder Ladesäulen, 4 Schließer für 100 A / 400 V AC und 1 Öffner (3 A / 230 V AC, Spiegelkontakt), max. Einschaltstrom 300 A - 1 ms, Brückenkontakte, Kontaktmaterial AgSnO2, Kontaktöffnung größer 3,6 mm, Nennspannung 400 V AC, max. Schaltspannung 690 V AC, max. Schaltleistung AC1 32.000 VA (pro Kontakt), max. Schaltleistung AC7a 40.000 VA (pro Kontakt), max. Schaltleistung AC15 (230 V AC) 4.600 VA, 1-Phasenmotorlast, AC3-Betrieb (230 V AC) 3,5 kW, 1-Phasenmotorlast, AC3-Betrieb (480 V AC) 7 kW, minimale Schaltlast 1000 mW bei 10 V/10 mA, Umgebungstemperatur -40 bis + 70 °C bei max. Kontaktdauerstrom und Ansteuerung innerhalb des Arbeitsbereichs, Umgebungstemperatur bis 85 °C im Energiesparmodus bei max. Kontaktdauerstrom, Ansteuerungsbereich und Betrieb im Haltespannungsbereich, Spulennennleistung 2,9 W, minimale Halteleistung 0,7 W, Spulenspannung 24 V DC, Standardbetrieb: Arbeitsbereich 0,90 bis 1,1 x Un, im Energiesparmodus: 0,95 bis 2,5 x Un (kleiner 1 s), Haltespannungsbereich 0,5 x Un, Abstand zwischen Leiterplatte und Relais-Grundplatte zur Luftzirkulation beträgt 1,5 mm, Spiegelkontakt gem. EN 60947-4-1, Anhang F

Technische Details
Ausführung des elektrischen Anschlusses	Leiterplattenanschluss
Komplettgerät mit Sockel	nein
Mit abnehmbaren Klemmen	nein
Mit LED-Anzeige	nein
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Antrieb, Polung	ungepolt
Schaltverhalten des Antriebs	monostabil
Anzahl der Kontakte als Öffner	1
Anzahl der Kontakte als Schließer	2
Art des Schaltkontaktes	Einfachkontakt
Mit zwangsgeführten Kontakten	nein
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	sonstige
Werkstoff der Kontaktbeschichtung	unbehandelt
Nennstrom	100 A
Schutzart (IP)	IP40
Breite	52,5 mm
Höhe	62 mm
Tiefe	52,2 mm

Lieferumfang:
10 x Stück Finder - Schaltrelais Printrelais 68.23.9.024.4300
