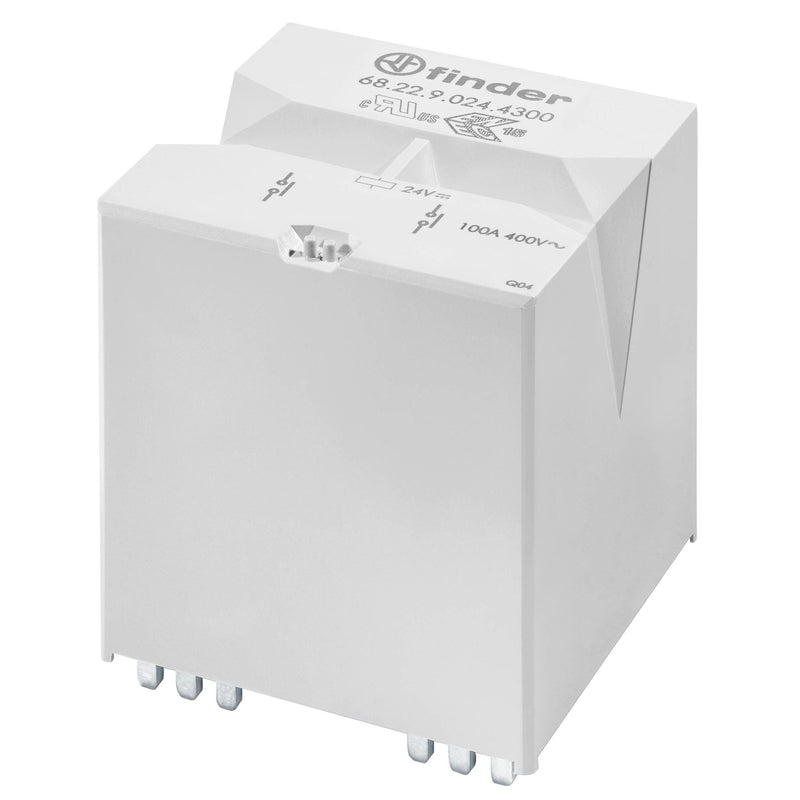

Leistungsrelais für Leiterplatte zum Einsatz in Wechselrichtern oder Ladesäulen, 2 Schließer für 100 A (AC1), max. Einschaltstrom 300 A - 1 ms, Brückenkontakte, Kontaktmaterial AgSnO2, Kontaktöffnung größer 3.6 mm, Nennspannung 400 V AC, max. Schaltspannung 690 V AC, max. Schaltleistung AC1/AC7a (400 V AC) 40.000 VA (pro Kontakt), max. Schaltleistung AC15 (230 V AC) 4.600 VA, 1-Phasenmotorlast, AC3-Betrieb (230 V AC) 2.2 kW, minimale Schaltlast 1000 mW bei 10 V/10 mA, Umgebungstemperatur -40 bis + 70 °C bei max. Kontaktdauerstrom und Ansteuerung innerhalb des Arbeitsbereichs, Umgebungstemperatur bis 85 °C im Energiesparmodus bei. max. Kontaktdauerstrom, Ansteuerungsbereich und Betrieb im Haltespannungsbereich, Spulennennleistung 2.9 W, minimale Halteleistung 0.7 W, Spulenspannung 24 V DC, Standardbetrieb: Arbeitsbereich 0.90 bis 1.1 x Un, im Energiesparmodus: 0.95 bis 2.5 x Un (kleiner 1 s), Haltespannungsbereich 0.5 x Un, Abstand zwischen Leiterplatte und Relais-Grundplatte zur Luftzirkulation beträgt 1,5 mm
| Technische Details |
|---|
| Ausführung des elektrischen Anschlusses |
Leiterplattenanschluss |
| Komplettgerät mit Sockel |
nein |
| Mit abnehmbaren Klemmen |
nein |
| Mit LED-Anzeige |
nein |
| Bemessungssteuerspeisespannung Us bei DC |
24 V |
| Spannungsart zur Betätigung |
DC |
| Antrieb, Polung |
ungepolt |
| Schaltverhalten des Antriebs |
monostabil |
| Anzahl der Kontakte als Schließer |
2 |
| Art des Schaltkontaktes |
Einfachkontakt |
| Mit zwangsgeführten Kontakten |
nein |
| Werkstoff des Kontakteinsatzes |
Thermoplast |
| Werkstoff des Kontaktes |
sonstige |
| Werkstoff der Kontaktbeschichtung |
unbehandelt |
| Spannungsart der Betriebsspannung |
DC |
| Betriebsspannung bei DC |
24 V |
| Nennstrom |
100 A |
| Max. Einschaltstrom |
300 A |
| Schutzart (IP) |
IP40 |
| Schutzart (RT) nach IEC 61810-7 |
RT II |
| Breite |
52,5 mm |
| Höhe |
62 mm |
| Tiefe |
52,2 mm |
