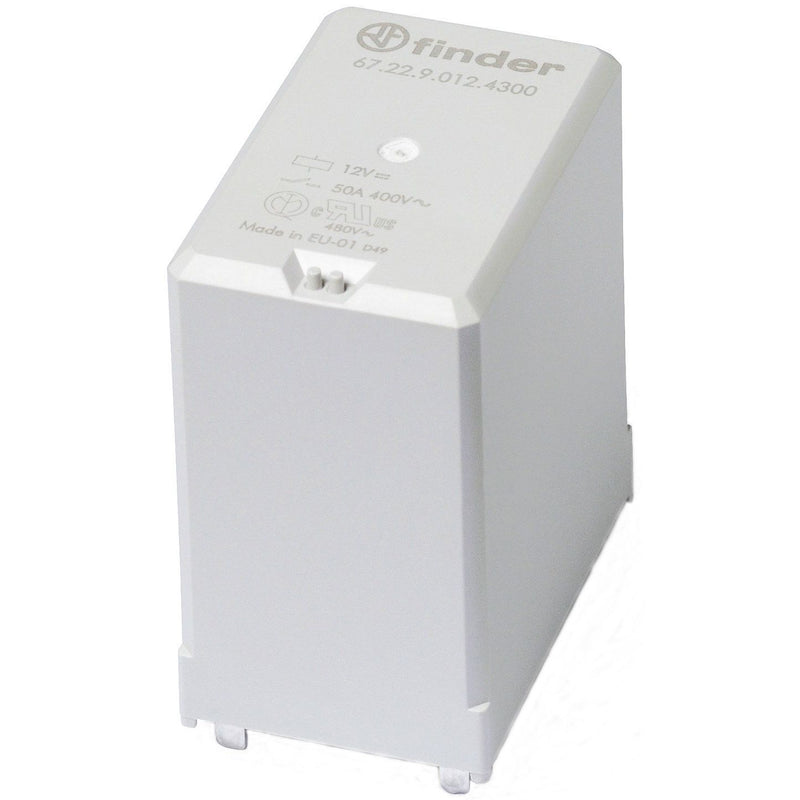

Leistungsrelais für Leiterplatte zum Einsatz in Wechselrichtern, 2 Schließer für 50 A (AC1), max. Einschaltstrom 150 A - 5 ms, Brückenkontakte, Kontaktmaterial AgSnO2, Kontaktöffnung größer 3 mm, Nennspannung 400 V AC, max. Schaltspannung 690 V AC, max. Schaltleistung AC1/AC7a (400 V AC) 20.000 VA, max. Schaltleistung AC15 (230 V AC) 2.300 VA, 1-Phasenmotorlast, AC3-Betrieb(230 V AC) 2 kW, minimale Schaltlast 1000 mW bei 10 V/10 mA, Umgebungstemperatur -40 bis + 70 ° C bei max. Kontaktdauerstrom und Ansteuerung innerhalb des Arbeitsbereichs, Umgebungstemperatur bis 85 ° C im Energiesparmodus bei max. Kontaktdauerstrom, Ansteuerungsbereich und Betrieb im Haltespannungsbereich, Spulennennleistung 1,7 W, minimale Halteleistung 0,17 W, Spulenspannung 12 V DC, Standardbetrieb: Arbeitsbereich 0,9 bis 1,1 x Un, im Energiesparmodus: 0,95 bis 2,5 x Un (kleiner 1 s), Haltespannungsbereich 0,32 bis 0,65 x Un, minimale Halteleistung 0,17 W, Abstand zwischen Leiterplatte und Relais-Grundplatte zur Luftzirkulation beträgt 1,5 mm.
| Technische Details |
|---|
| Ausführung des elektrischen Anschlusses |
Leiterplattenanschluss |
| Komplettgerät mit Sockel |
nein |
| Mit abnehmbaren Klemmen |
nein |
| Mit LED-Anzeige |
nein |
| Bemessungssteuerspeisespannung Us bei DC |
12 V |
| Spannungsart zur Betätigung |
DC |
| Antrieb, Polung |
ungepolt |
| Schaltverhalten des Antriebs |
monostabil |
| Anzahl der Kontakte als Schließer |
2 |
| Art des Schaltkontaktes |
Einfachkontakt |
| Mit zwangsgeführten Kontakten |
nein |
| Werkstoff des Kontakteinsatzes |
Thermoplast |
| Werkstoff des Kontaktes |
sonstige |
| Werkstoff der Kontaktbeschichtung |
unbehandelt |
| Spannungsart der Betriebsspannung |
DC |
| Betriebsspannung bei DC |
12 V |
| Nennstrom |
50 A |
| Max. Einschaltstrom |
150 A |
| Schutzart (IP) |
IP40 |
| Schutzart (RT) nach IEC 61810-7 |
RT II |
| Breite |
33 mm |
| Höhe |
62 mm |
| Tiefe |
51,5 mm |
