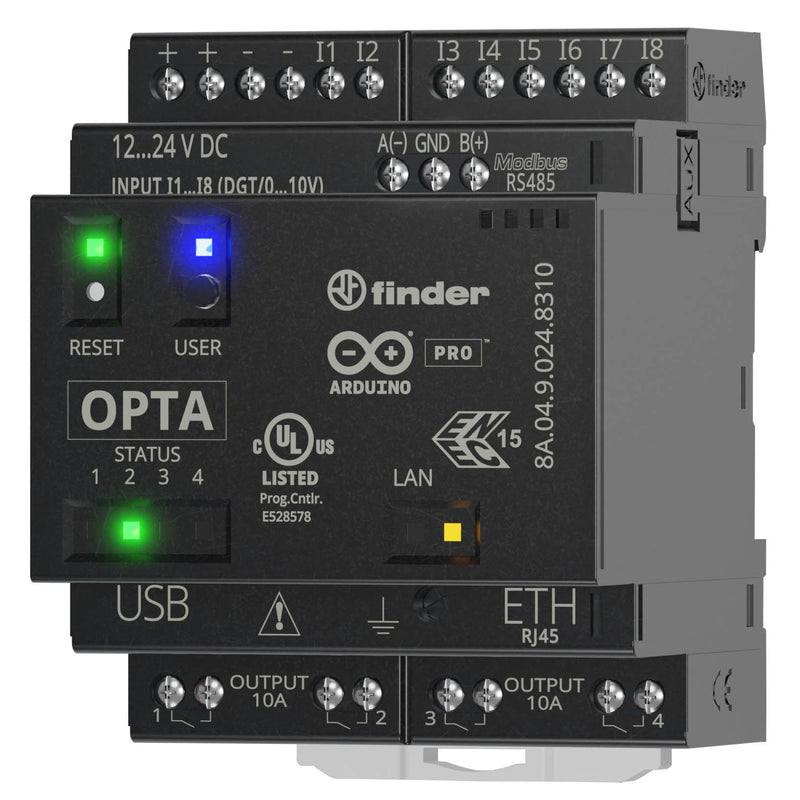

Bundle bestehend aus Drehstromzähler 7M.38.8.400.0212+OPTA PLUS 8A.04.9.024.8310. Eine Reihe von einfachen und eigenständigen PROGRAMMIERBAREN LOGIKRELAIS ideal für einfache Anwendungen in der industriellen Automatisierung, OEM und Gebäudeautomation IoT. Programmierbar mit herkömmlichen Programmiersprachen (Ladder-Logik) sowie mit innovativen Open Source Programmiersprachen (IDE / ARDUINO).Der Leistungsstarke dual-core Cortex M7+M4 Chip,ermöglicht eine hohe Anzahl an Rechenvorgängen in Echtzeit. Dank eines high-end integrierten Secure-Element-Chips,verwalten Sie Verschlüsselungen und Datenschlüssel in allen Arten von Anwendungen. OPTA LITE Typ 8A.04.9.024.8310/ Versorgungsspannung 12...24 V DC/ 8 digitale/analoge (0-10 V) Eingänge/ 4 Relaisausgänge 10A/ USB-C-Highspeed-Anschluss für Programmierung und Spannungsversorgung Datenerfassung (über Speichermedium)/ RJ45 Ethernet oder Modbus TCP/IPAnschluss und RS485-Port für MODBUS RTU-Verbindung. Drehstromzähler 7M3884000212 Elektronischer 3-Phasen Multifunktions-Energiezähler für 2 Tarife mit Modbus- und S0-Schnittstelle, bidirektional, für 3-Phasen Drehstrom, auch einphasig bis 80A verwendbar, mit Dot Matrix LCD-Anzeige, hintergrundbeleuchtet, für 3- oder 4-Leitersysteme, Anzeige von Gesamtverbrauch, Teilverbrauch (rückstellbar) kWh, kVAh, kvar - für Tarif 1 und Tarif 2, für alle 3 Phasen oder für jede Phase, Momentanwerte V, A, Leistungsfaktor, kW, kVA, kvar, Frequenz und Stromrichtung. LED-Verbrauchsanzeige: 1000 Impulse pro kWh, maximaler Strom 80 A, Kurzzeitüberstrom (Impulsstrom): 2400 A für 10 ms, Anlaufstrom: 0,02 A, Genauigkeitsklasse B, Reiheneinbaugerät für Tragschiene 35 mm (EN 60715), Baubreite 52.5 mm, Nennspannung 3 x 230 V AC, Modbus-Schnittstelle: Übertragungsraten: 1200 bis 115200 Baud. S0-Schnittstelle: 500 Impulse pro kWh, NFC- und IR-Kommunikationsschnittstelle, Zähler ist MID-konform, Anschlussquerschnitte Hauptstromkreis: eindrähtig 1,5 bis 16 mm², mehrdrähtig 1,5 bis 25 mm², Umgebungstemperatur: -25 bis + 70°C, Schutzart Gehäuse/Anschlüsse: IP50/IP20, Klemmenabdeckung zum Plombieren.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
12..24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Schaltstrom |
10 A |
| Anzahl der analogen Eingänge |
8 |
| Anzahl der digitalen Eingänge |
8 |
| Anzahl der digitalen Ausgänge |
4 |
| Mit Relaisausgang |
ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen USB |
1 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Schutzart (IP) |
IP20 |
| Grundgerät |
ja |
| Erweiterbar |
ja |
| Erweiterungsgerät |
ja |
| Mit Zeitschaltuhr |
nein |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
70 mm |
| Höhe |
88,8 mm |
| Tiefe |
56,8 mm |
