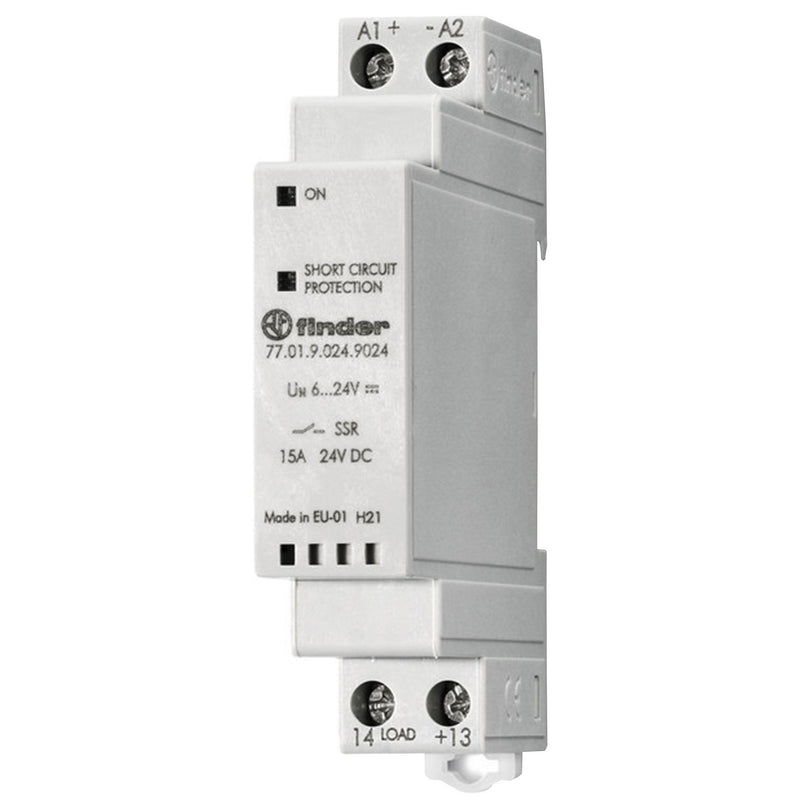

Finder - Halbleiterrelais SSR-Relais 77.01.9.024.9024 15A, 16-32V DC

SSR-Relais im 17,5 mm Gehäuse, zum Steuern von elektrischen, pneumatischen und hydraulischen Ventilen. Direkte Ansteuerung von Lasten wie Motoren oder Elektromagneten. Eingangsspannung 6 bis 24 V DC, 1 Schließer für 15 A, Einschaltstrom bis 160 A für 10 ms, Schaltlastspannungsbereich 16 bis 32 V DC, Nennstrom bei DC 13 5 A, Gleichstrom-Motorlast bei DC: 0,2 kW, minimaler Schaltstrom 100 mA, Reststrom (typisch) 3 mA. Kurzschlussschutz. Relaisschutzart IP20, Isolation zwischen Eingang und Ausgang 4 kV (1.2/50 µs), mit Schraubanschlüssen und LED Anzeige.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Geeignet für Reiheneinbau	ja
Mit LED-Anzeige	ja
Bemessungssteuerspeisespannung Us bei DC	6..24 V
Spannungsart zur Betätigung	DC
Anzahl der Phasen	1
Ausführung	sonstige
Ausführung der Schaltfunktion	Schließer (NO)
Nullpunktschaltend	nein
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	16..32 V
Bemessungsbetriebsstrom Ie bei AC-1	15 A
Schutzart (IP)	IP20
Breite	17,5 mm
Höhe	56,5 mm
Tiefe	88,8 mm

Lieferumfang:
1 x Finder - Halbleiterrelais SSR-Relais 77.01.9.024.9024
