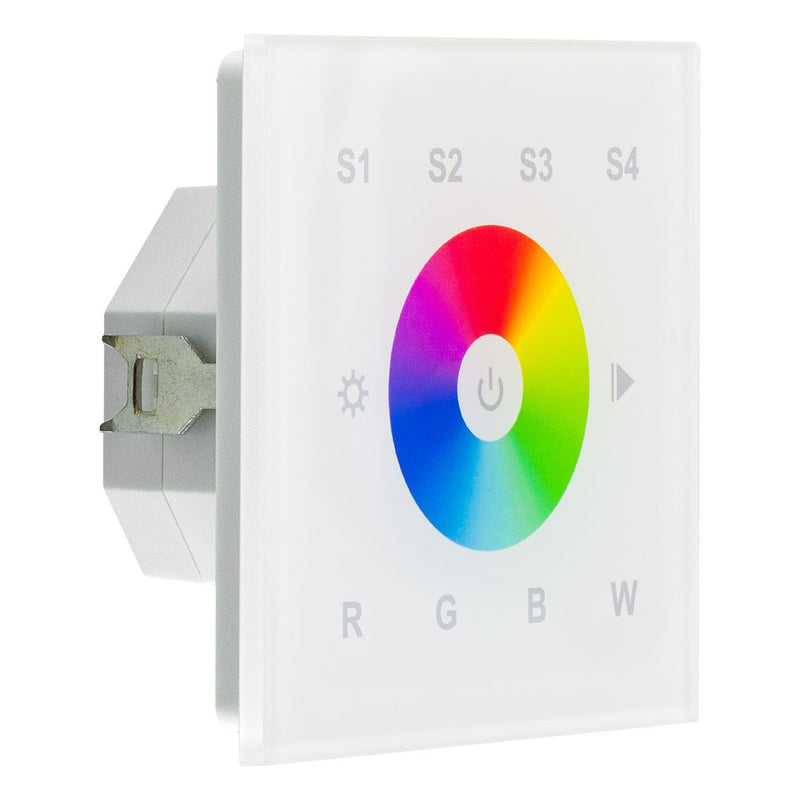

Mit dem DALI-Wandpanel kann ein Kanal angesteuert werden. Da es sich um ein RGBW-Wandpanel handelt, sind vier DALI Adressen nötig. Die unterschiedlichen Farben können über das Touch-Wheel eingestellt werden, ebenso können die Farben Rot, Grün, Blau und Weiß aber auch einzeln zu- und abgeschaltet werden. Zusätzlich zu den zehn gespeicherten Farbwechsel-Programmen ist es möglich bis zu vier Lichtszenen zu speichern. Natürlich ist auch das Dimmen mit dem Panel möglich. Da das Wandpanel als BUS-Geber fungiert ist der Einsatz der DALI Basisstation optional möglich, jedoch nicht zwingend nötig. Bei Betrieb als BUS-Geber (ohne DALI Basisstation) erfolgt der Anschluss an 230V, wobei maximal 50 Teilnehmer über ein Wandpanel gesteuert werden können. Außerdem können 3 weitere Wandpanel in das System mit eingebunden werden, welche über die BUS-Spannung des ersten Wandpanel (BUS-Geber) betrieben werden. Bei Betrieb mit der DALI Basisstation können max. 4 Wandpanel je Basisstation eingesetzt werden. Hierbei dürfen die Wandpanel nicht über 230V, sondern ausschließlich über die BUS-Spannung der DALI Basisstation betrieben werden. Darüber Hinaus besteht die Möglichkeit zwei Wandpanel über 230V in einem System zu betreiben, wobei nur eines der Wandpanel als BUS-Geber fungiert. Hierdurch können bis zu 100 Teilnehmer (50 je Panel) angesteuert werden. In dieses System können zwei zusätzliche Wandpanel über die BUS-Spannung mit eingebunden werden, wobei die steuerbare Teilnehmeranzahl unverändert bleibt. Die Montage ist ohne Probleme auf Schalterdosen möglich. Bitte beachten: Das Panel sendet einen Broadcast-Befehl, welcher alle Komponenten innerhalb eines BUS-Systems auf lineares Dimmen umstellt. Diese Funktion kann nicht abgeschaltet werden. Protokoll: DT6, DALI1.
| Technische Details |
|---|
| Ausführung |
dynamisch |
| Geeignet für Außengebrauch |
nein |
| Art der Steuerung |
DALI |
| Anzahl der Farbkanäle |
4 |
| Programmierbar |
ja |
| Gehäuse |
Kunststoffgehäuse |
| Aufbau |
nein |
| Einbau |
ja |
| DIN-Schienenmontage |
nein |
| Ausgangsspannung |
0 V |
| Eingangsspannung |
100..240 V |
| Max. Ausgangsstrom |
0 A |
| Schutzart (IP) |
IP20 |
| Schutzklasse |
II |

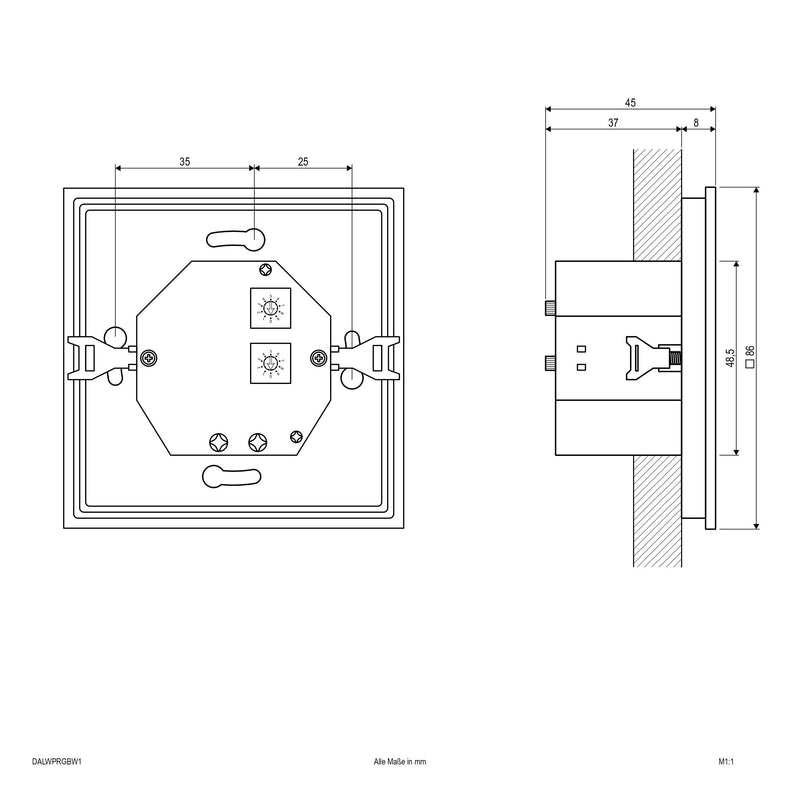

| Länge |
86 mm |
| Breite |
86 mm |
| Höhe |
45 mm |
| Durchmesser |
0 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| Kompatibel mit Casambi |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:
1 x EVN Lichttechnik - Steuergerät für Leuchten DALI-Wandpanel DALWPRGBW1
