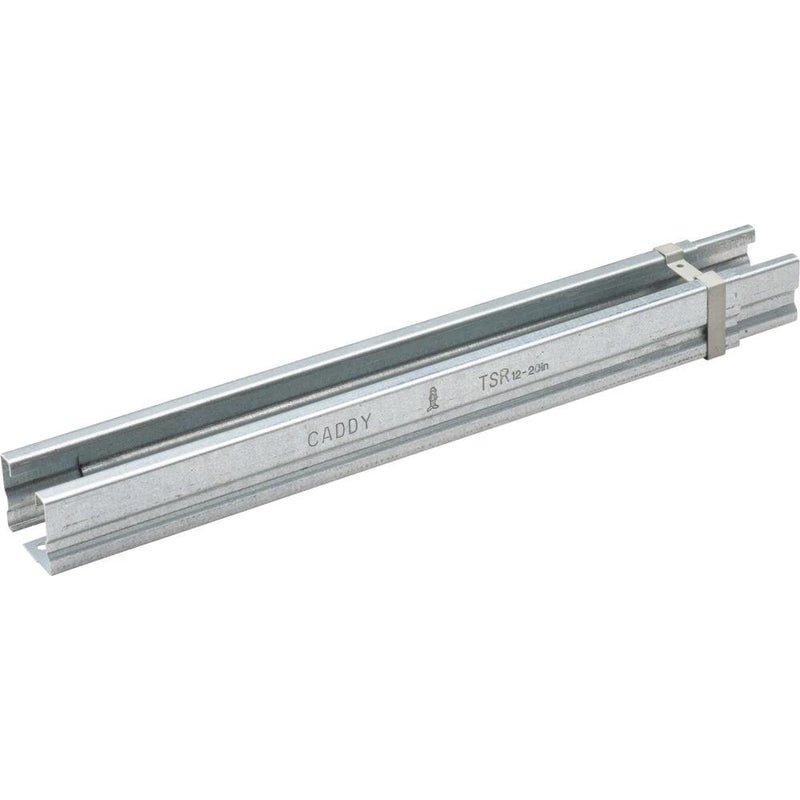

Erico - Stiel/Profilschiene Teleskop.-Montageschiene TSR1220R M10 Stabgröße − 25 Stück

Die gegabelten Enden ermöglichen die Montage in einem bereits bestehenden Trapez mit Hilfe von vier nVent CADDY SN Muttern, das spart dem Installateur viel Zeit und verringert eventuelle Stillstandzeiten. Lässt sich auf die erforderliche Länge ausziehen und mit einem Federklip fixieren. Die Oberseite ist genauso geformt wie eine Standard Strutmontageschiene, somit können fast alle Standard Strutfittinge auf der ganzen Länge zwischen den Gewindestangen montiert werden. Das integrierte Lineal zeigt den Abstand zwischen den Gewindestangen in cm und zoll. Trägt bis zu sieben  2&quot
(DN 50) Kabelschutzrohre aus Metal, sechs 2&quot
(DN 50) wassergefüllte Rohre bei einem Befestigungsabstand  von 3 m, oder 450 mm breite Kabeltrasse. Kabelschutzrohr kann an der Ober- und Unterseite befestigt werden und ersetzt damit Rücken an Rücken geschweißte Strutmontageschienen. Jegliche Rohre können direkt ohne Abstand auf der Schiene befestigt werden, das spart Platz in Gebäuden wenn Installationsraum knapp ist.

Technische Details
Länge	546 mm
Breite	41 mm
Höhe	35 mm
Schlitzbreite	22,2 mm
Materialstärke	1 mm
Profilform	C-Profil
Ausführung	Einfachprofil
Art der Lochung	Rücken gelocht
Lochbreite	4,2 mm
Mit Zahnung	nein
Abbrechbar	nein
Tragfähigkeit	0,88 kN
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Schichtdicke Oberflächenschutz	8 µm
Farbe	sonstige
Gewicht	1,43 kg

Lieferumfang:
1 x Erico - Stiel/Profilschiene Teleskop.-Montageschiene TSR1220R M10 Stabgröße − 25 Stück
