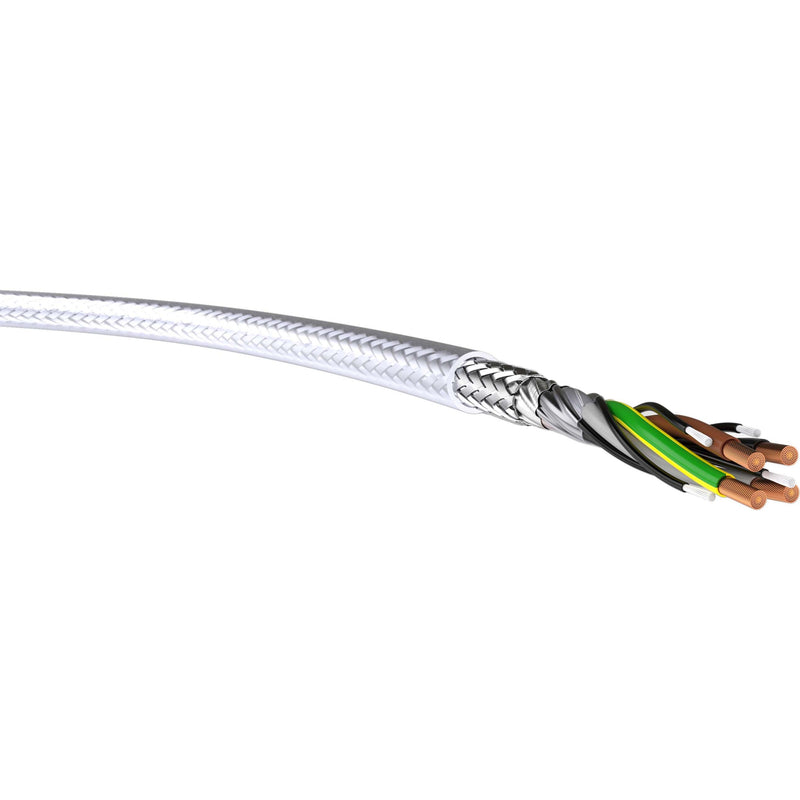

Klimaprime - Energiekabel < 1 kV, für ortsveränderlichen Einsatz 2YSL(ST)CYv 4x70 Tr.500 2YSL(ST)CYv 4x70 Sonder Motoranschluß

Diese Leitung wurde speziell für das EMV-gerechte Anschließen von Frequenzumrichtern entwickelt. Für die Verwendung bei mittleren mechanischen Beanspruchungen bei fester Verlegung und gelegentlicher Bewegung in Innenräumen und im Freien, jedoch nicht in Erde. Die Variante mit gedritteltem Schutzleiter ist dünner, leichter und zeichnet sich durch verbesserte EMV Eigenschaften aus. Die Leitung ist weitgehend ölbeständig.

Technische Details
Leiternennquerschnitt	70 mm²
Leiter-Klasse	Kl.5
Ader-Zahl	4
Verseilelement	nein
Schirm über Verseilung	Folie + Geflecht
Spezifizierung Aderisolation	Polyethylen (PE)
Ader-Kennzeichnung	Farbe
Mantelmaterial	Polyvinylchlorid (PVC)
Mantel-Farbe	schwarz
Raucharm nach IEC 61034-2	nein
Ölbeständig nach EN 60811-404	nein
Kältebeständig nach EN 60811-504+505+506	nein
Außendurchmesser ca.	39,4 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung	788 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	394 mm
Zul. Kabelaußentemperatur bei Montage/Handling	-5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-30..70 °C
Nennspannung U	1000 V
Gewicht	3404 kg/km

Lieferumfang:
1 x Energiekabel < 1 kV, für ortsveränderlichen Einsatz 2YSL(ST)CYv 4x70 Tr.500 2YSL(ST)CYv 4x70 Sonder Motoranschluß
