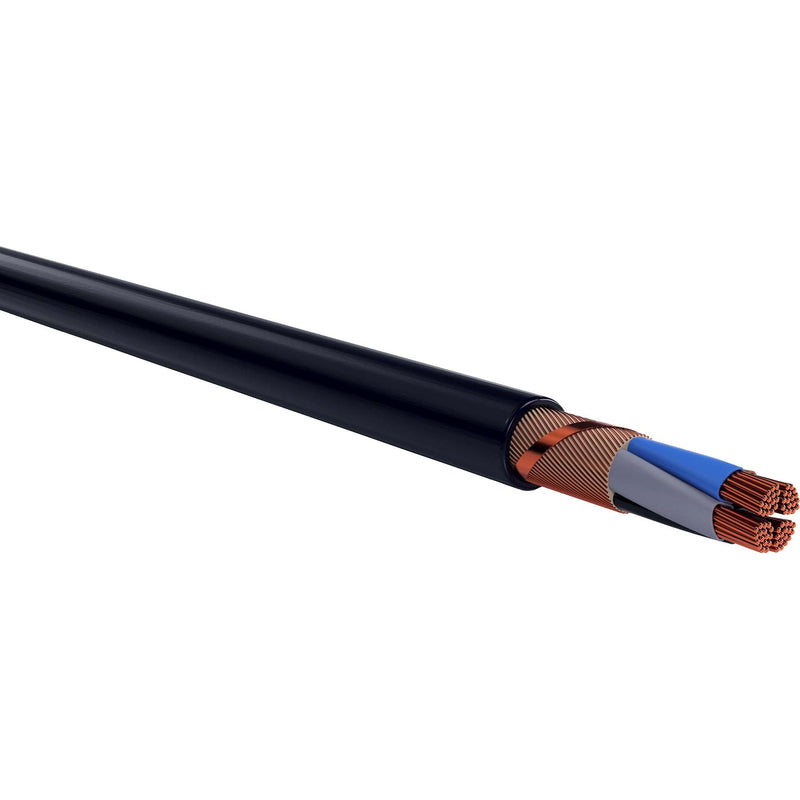

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung NYCWY 4x150SM/ 70 Eca S NYCWY 4x150SM/70 Eca Starkstromkabel

Vorzugsweise für die Verlegung in der Erde, speziell in Ortsnetzen, für Industrie und Schaltanlagen, Kraftwerke sowie als Steuerkabel zur Übertragung von Steuer- und Regelimpulsen und Messwerten. Dort wo erhöhter elektrischer und mechanischer Schutz gefordert wird. Verlegung im Freien, im Wasser, in Innenräumen und Kabelkanälen. Der konzentrische Leiter (CW) darf als Mittel-, Schutz- oder Nullleiter verwendet werden. Er darf gleichzeitig als Schirm dienen, z.B. als geerdeter Berührungsschutz. Durch die wellenförmige Ausführung (Ceander) des konzentrischen Leiters sind bei der Montage beliebig viele Kabelabzweigungen möglich, ohne einen Leiter zu schneiden. Damit ist eine optimale Betriebssicherheit gewährleistet. Max. Betriebstemperatur 70 °C.

Technische Details
Leiter-Material	Kupfer
Leiternennquerschnitt	150 mm²
Leiter-Klasse	Kl.2
Leiter-Form	sektorförmig
Ader-Zahl	4
Werkstoff der Aderisolation	Polyvinylchlorid (PVC)
Ader-Kennzeichnung	Farbe
Mit Schutzleiter	nein
Bleimantel	nein
Konzentrischer Leiter	Kupfer
Konzentrischer Leiter-Nennquerschnitt	70 mm²
Mantelmaterial	Polyvinylchlorid (PVC)
Mantel-Farbe	schwarz
Brandverhaltensklasse nach EN 13501-6	Eca
Außendurchmesser ca.	53 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	795 mm
Gewicht	7600 kg/km
Zul. max. Leitertemperatur	70 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-5..70 °C
Nennspannung U0	0,6 kV
Nennspannung U	1 kV

Lieferumfang:
1 x Energiekabel >= 1 kV, für feste Verlegung NYCWY 4x150SM/ 70 Eca S NYCWY 4x150SM/70 Eca Starkstromkabel
