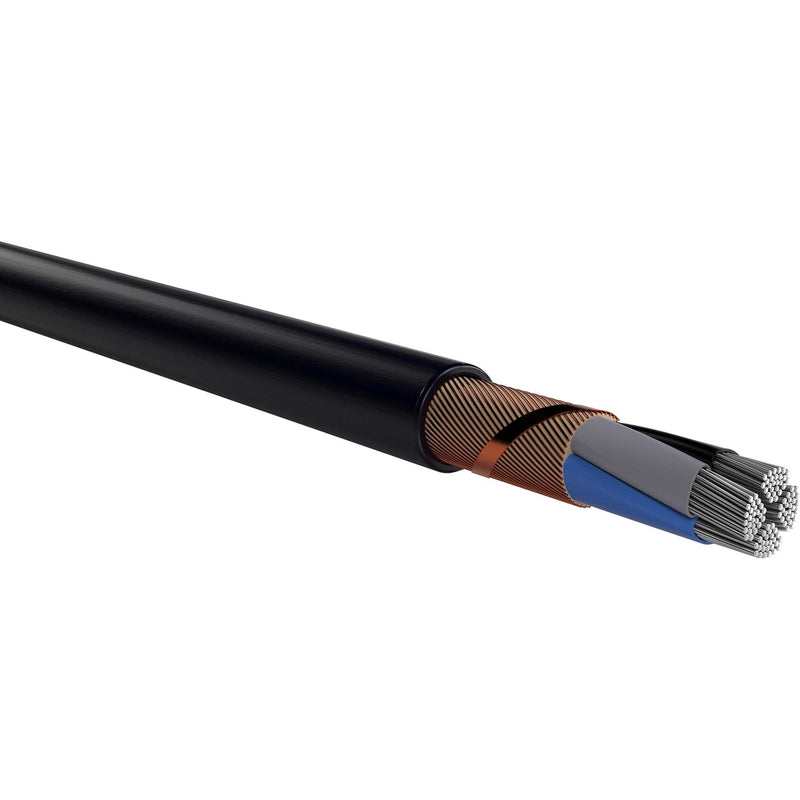

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung NAYCWY 4x95 SM/ 50 S NAYCWY 4x95 SM/ 50 Alu-Erdkabel

In Innenräumen, Kabelkanälen, im Freien und im Erdreich für Kraftwerke, Industrie- und Schaltanlagen sowie in Ortsnetzen, wenn ein erhöhter Schutz (mechanischer Schutz gegen Berührungsspannungen im Falle einer Beschädigung) erforderlich ist. Der konzentrische Leiter bietet einen Berührungsschutz bei mechanischen Beschädigungen. Er darf nicht als N-Leiter verwendet werden.

Technische Details
Leiter-Material	Aluminium
Leiternennquerschnitt	95 mm²
Leiter-Klasse	Kl.2
Leiter-Form	sektorförmig
Ader-Zahl	4
Werkstoff der Aderisolation	Polyvinylchlorid (PVC)
Ader-Kennzeichnung	Farbe
Mit Schutzleiter	nein
Schirm	nein
Beidraht	nein
Bleimantel	nein
Konzentrischer Leiter	Kupfer
Konzentrischer Leiter-Nennquerschnitt	50 mm²
Mantelmaterial	Polyvinylchlorid (PVC)
Mantel-Farbe	schwarz
Außendurchmesser ca.	42,9 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	644 mm
Gewicht	2760 kg/km
Zul. max. Leitertemperatur	70 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-40..70 °C
Nennspannung U0	0,6 kV
Nennspannung U	1 kV

Lieferumfang:
1 x Energiekabel NAYCWY 4x95 SM/ 50
