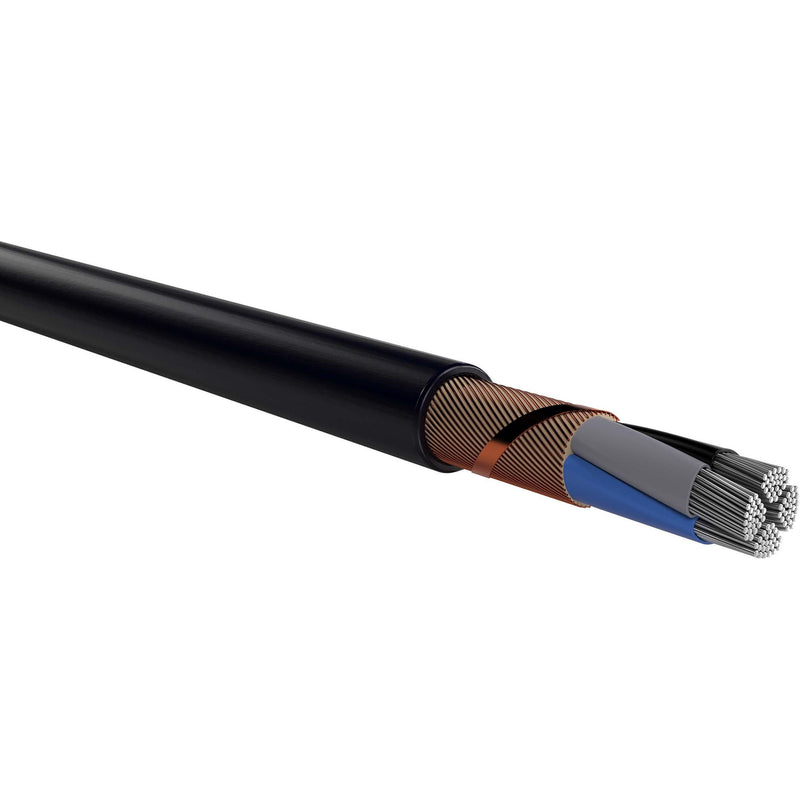

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung NAYCWY 4x70 SM/ 35 S NAYCWY 4x70 SM/ 35 Alu-Erdkabel

In Innenräumen, Kabelkanälen, im Freien und im Erdreich für Kraftwerke, Industrie- und Schaltanlagen sowie in Ortsnetzen, wenn ein erhöhter Schutz (mechanischer Schutz gegen Berührungsspannungen im Falle einer Beschädigung) erforderlich ist. Der konzentrische Leiter bietet einen Berührungsschutz bei mechanischen Beschädigungen. Er darf nicht als N-Leiter verwendet werden.

Technische Details
Leiter-Material	Aluminium
Leiternennquerschnitt	70 mm²
Leiter-Klasse	Kl.2
Leiter-Form	sektorförmig
Ader-Zahl	4
Werkstoff der Aderisolation	Polyvinylchlorid (PVC)
Ader-Kennzeichnung	Farbe
Mit Schutzleiter	nein
Schirm	nein
Beidraht	nein
Bleimantel	nein
Konzentrischer Leiter	Kupfer
Konzentrischer Leiter-Nennquerschnitt	35 mm²
Mantelmaterial	Polyvinylchlorid (PVC)
Mantel-Farbe	schwarz
Außendurchmesser ca.	38 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	570 mm
Gewicht	2050 kg/km
Zul. max. Leitertemperatur	70 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-40..70 °C
Nennspannung U0	0,6 kV
Nennspannung U	1 kV

Lieferumfang:
1 x Energiekabel >= 1 kV, für feste Verlegung NAYCWY 4x70 SM/ 35 S NAYCWY 4x70 SM/ 35 Alu-Erdkabel
