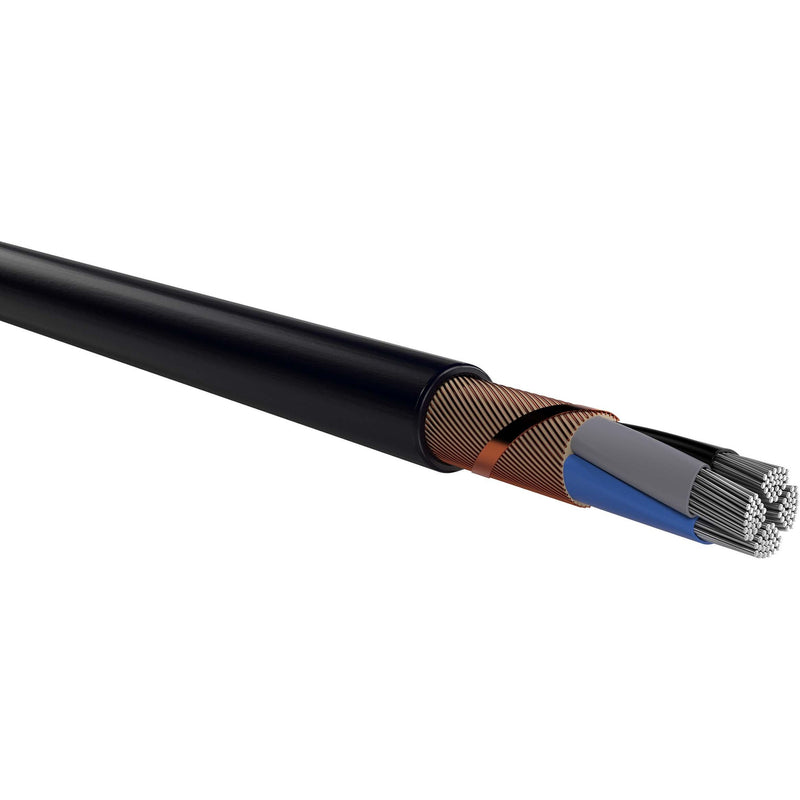

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung NAYCWY 4x185 SM/ 95 S NAYCWY 4x185 SM/ 95 Alu-Erdkabel

In Innenräumen, Kabelkanälen, im Freien und im Erdreich für Kraftwerke, Industrie- und Schaltanlagen sowie in Ortsnetzen, wenn ein erhöhter Schutz (mechanischer Schutz gegen Berührungsspannungen im Falle einer Beschädigung) erforderlich ist. Der konzentrische Leiter bietet einen Berührungsschutz bei mechanischen Beschädigungen. Er darf nicht als N-Leiter verwendet werden.

Technische Details
Leiter-Material	Aluminium
Leiternennquerschnitt	185 mm²
Leiter-Klasse	Kl.2
Leiter-Form	sektorförmig
Ader-Zahl	4
Werkstoff der Aderisolation	Polyvinylchlorid (PVC)
Ader-Kennzeichnung	Farbe
Mit Schutzleiter	nein
Schirm	nein
Beidraht	nein
Bleimantel	nein
Konzentrischer Leiter	Kupfer
Konzentrischer Leiter-Nennquerschnitt	95 mm²
Mantelmaterial	Polyvinylchlorid (PVC)
Mantel-Farbe	schwarz
Außendurchmesser ca.	56 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	840 mm
Gewicht	5000 kg/km
Zul. max. Leitertemperatur	70 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-40..70 °C
Nennspannung U0	0,6 kV
Nennspannung U	1 kV

Lieferumfang:
1 x Energiekabel >= 1 kV, für feste Verlegung NAYCWY 4x185 SM/ 95 S NAYCWY 4x185 SM/ 95 Alu-Erdkabel
