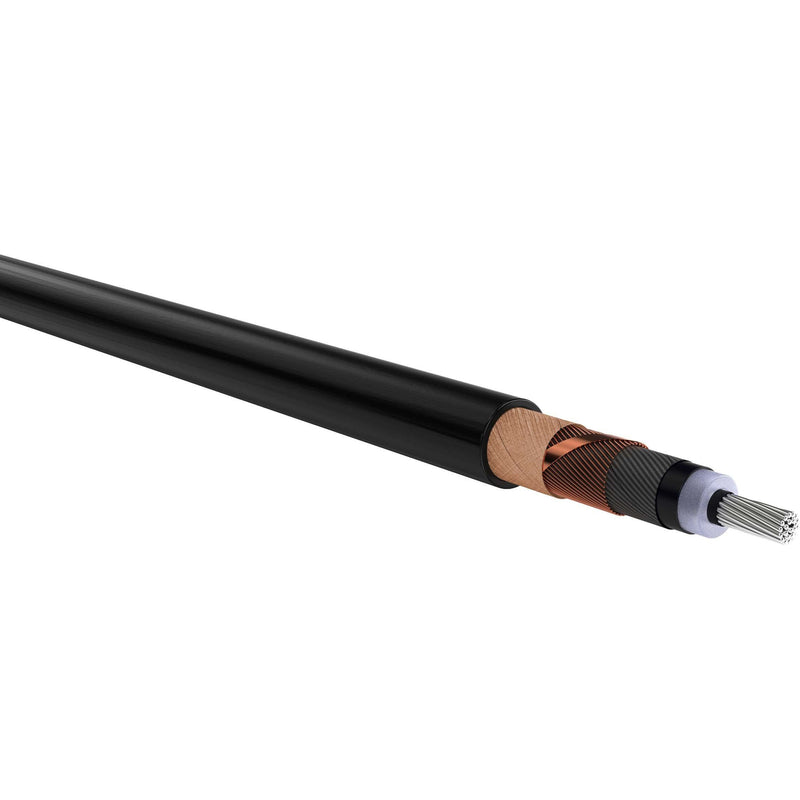

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung NA2XSF2Y 610KV 1x 95RM16S NA2XSF2Y 610KV 1x 95 Mittelspannungskabel

Das Mittelspannungskabel NA2XS2Y wird zur Verlegung im Freien, in der Erde, in Innenräumen und Kabelkanälen, in Kraftwerken und in Industrie- und Verteilernetze eingesetzt. Bei der Verlegung in Kabelkanälen und Innenräumen muß berücksichtigt werden, daß die Mantelisolation (PE) nicht flammwidrig ist (DIN-VDE 0472 Teil 804, Prüfart B). Aufgrund des widerstandsfähigen PE-Mantels kann das Kabel, bei der Verlegung und im Betrieb stark mechanisch beansprucht werden. Die DIN-VDE 0298 Teil 1 ist bei der Verlegung zu beachten. Aluminium/Kufperbasis: Hohlpreise

Technische Details
Leiter-Material	Aluminium
Leiternennquerschnitt	95 mm²
Leiter-Klasse	Kl.2
Ader-Zahl	1
Spezifizierung Aderisolation	Polyethylen (PE)
LWL-Elemente	nein
Bleimantel	nein
Spezifizierung Mantelmaterial	Polyethylen (PE)
Mantel-Farbe	schwarz
Leitfähige Beschichtung	nein
Leiter längswasserdicht	ja
Außendurchmesser ca.	28 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	420 mm
Gewicht	1100 kg/km
Zul. max. Leitertemperatur	90 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-20..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-40..70 °C
Nennspannung U0	6 kV
Nennspannung U	10 kV

Lieferumfang:
1 x Energiekabel NA2XSF2Y 610KV 1 x 95RM16S

Keine Downloads vorhanden.
