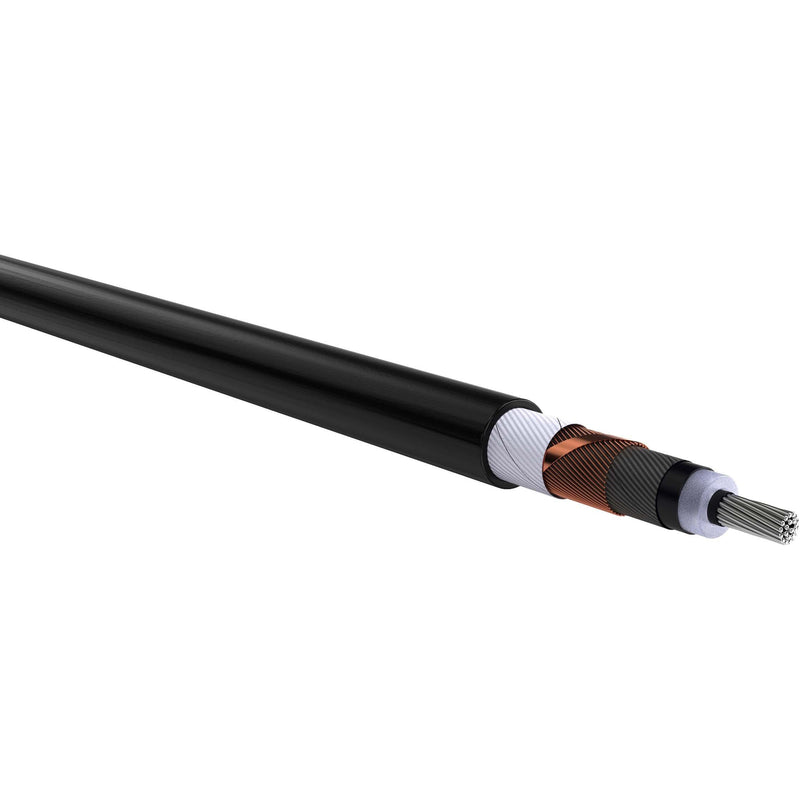

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung NA2XS2Y 12/20KV 1x150RM25S NA2XS2Y 1220KV 1x150 Mittelspannungskabel

Zur Verlegung in Erde, im Wasser, im Freien, in Innenräumen und Kabelkanälen für Kraftwerks-, Industrie und Verteilernetze. Bei Verlegung in Kabelkanälen und Innenräumen muß berücksichtigt werden, daß der PE-Mantel nicht flammwidrig ist nach DIN VDE 0472 Teil 804, Prüfart B. Das Kabel kann infolge des widerstandsfähigen PE- Mantels bei der Verlegung und im Betrieb stark mechanisch beansprucht werden. Aluminium/

Technische Details
Leiter-Material	Aluminium
Leiternennquerschnitt	150 mm²
Leiter-Klasse	Kl.2
Ader-Zahl	1
Spezifizierung Aderisolation	Polyethylen (PE)
Schichtenmantel	nein
LWL-Elemente	nein
Bleimantel	nein
Spezifizierung Mantelmaterial	Polyethylen (PE)
Mantel-Farbe	schwarz
Leiter längswasserdicht	nein
Schirm längswasserdicht	nein
Außendurchmesser ca.	35 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	525 mm
Gewicht	1350 kg/km
Zul. max. Leitertemperatur	90 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-20..70 °C
Nennspannung U0	12 kV
Nennspannung U	20 kV

Lieferumfang:
1 x Energiekabel >= 1 kV, für feste Verlegung NA2XS2Y 12/20KV 1x150RM25S NA2XS2Y 1220KV 1x150 Mittelspannungskabel
