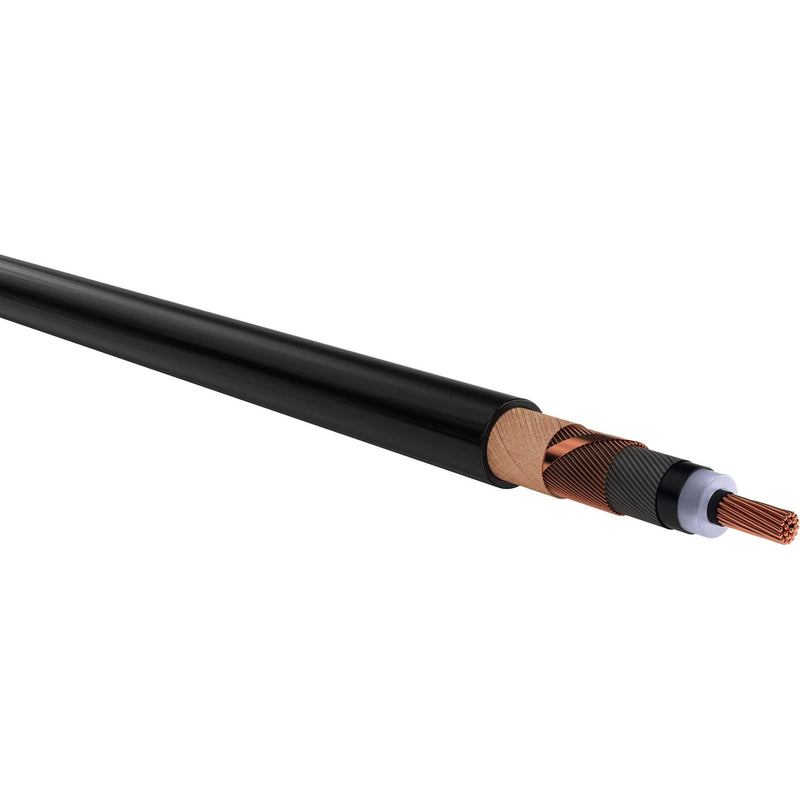

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung N2XSF2Y 6/10KV 1x120RM16 S N2XSF2Y 6/10KV 1x120 Mittelspannungskabel

Zur Verlegung in Erde, im Freien (Kabel muß jedoch vor Sonneneinstrahlung geschützt sein), in Innenräumen und Kabelkanälen für Kraftwerks-, Industrie und Verteilernetze. Bei Verlegung in Kabelkanälen und Innenräumen muß berücksichtigt werden, daß der PE-Mantel nicht flammwidrig ist nach VDE 0472 T. 804, Prüfart B. Das Kabel ist für ungünstige Einsatzbedingungen geeignet, insbesondere wenn nach mechanischen Beschädigungen das Eindringen von Wasser in Längsrichtung vermieden werden soll.

Technische Details
Leiter-Material	Kupfer
Leiternennquerschnitt	120 mm²
Leiter-Klasse	Kl.2
Ader-Zahl	1
Spezifizierung Aderisolation	Polyethylen (PE)
Schichtenmantel	nein
LWL-Elemente	nein
Bleimantel	nein
Spezifizierung Mantelmaterial	Polyethylen (PE)
Mantel-Farbe	schwarz
Leitfähige Beschichtung	nein
Leiter längswasserdicht	nein
Schirm längswasserdicht	ja
Außendurchmesser ca.	30 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	450 mm
Gewicht	1900 kg/km
Zul. max. Leitertemperatur	90 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-20..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-40..70 °C
Nennspannung U0	6 kV
Nennspannung U	10 kV

Lieferumfang:
1 x Energiekabel N2XSF2Y 6/10KV 1x120RM16
