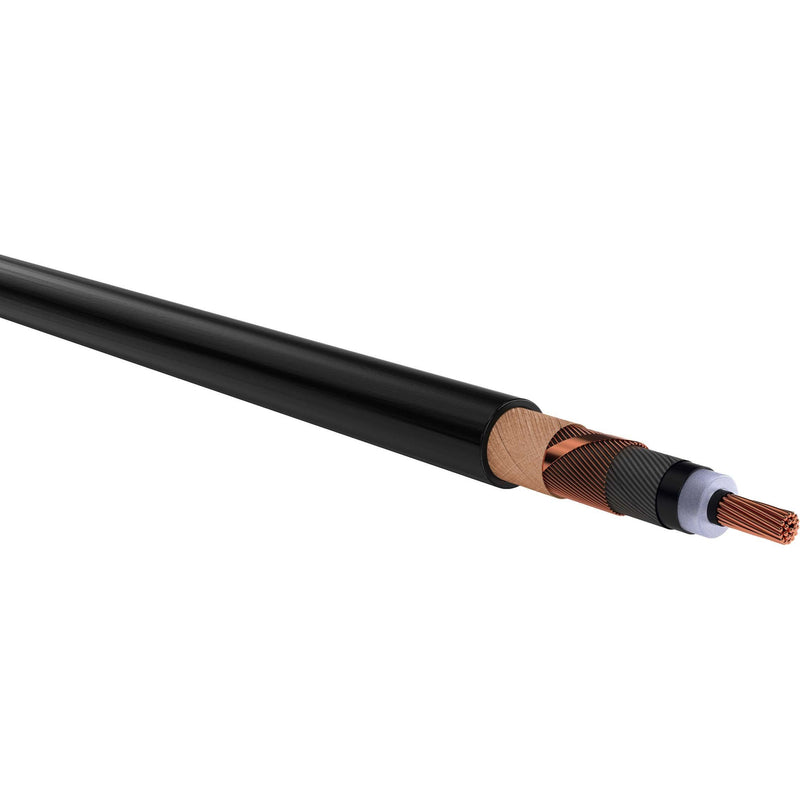

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung N2XSF2Y 12/20KV 1x185RM25S N2XSF2Y 1220KV 1x185 Mittelspannungskabel

Das Mittelspannungskabel N2XS2Y wird zur Verlegung im Freien, in der Erde, in Innenräumen und Kabelkanälen, in Kraftwerken und in Industrie- und Verteilernetze eingesetzt. Bei der Verlegung in Kabelkanälen und Innenräumen muß berücksichtigt werden, daß die Mantelisolation (PE) nicht flammwidrig ist (DIN-VDE 0472 Teil 804, Prüfart B). Aufgrund des widerstandsfähigen PE-Mantels kann das Kabel, bei der Verlegung und im Betrieb stark mechanisch beansprucht werden. Die DIN-VDE 0298 Teil 1 ist bei der Verlegung zu beachten.

Technische Details
Leiter-Material	Kupfer
Leiternennquerschnitt	185 mm²
Leiter-Klasse	Kl.2
Ader-Zahl	1
Spezifizierung Aderisolation	Polyethylen (PE)
Schichtenmantel	nein
LWL-Elemente	nein
Bleimantel	nein
Spezifizierung Mantelmaterial	Polyethylen (PE)
Mantel-Farbe	schwarz
Leitfähige Beschichtung	nein
Leiter längswasserdicht	nein
Schirm längswasserdicht	ja
Außendurchmesser ca.	41 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	615 mm
Gewicht	2850 kg/km
Zul. max. Leitertemperatur	90 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-20..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-40..70 °C
Nennspannung U0	12 kV
Nennspannung U	20 kV

Lieferumfang:
1 x Energiekabel N2XSF2Y 12/20KV 1x185RM25S
