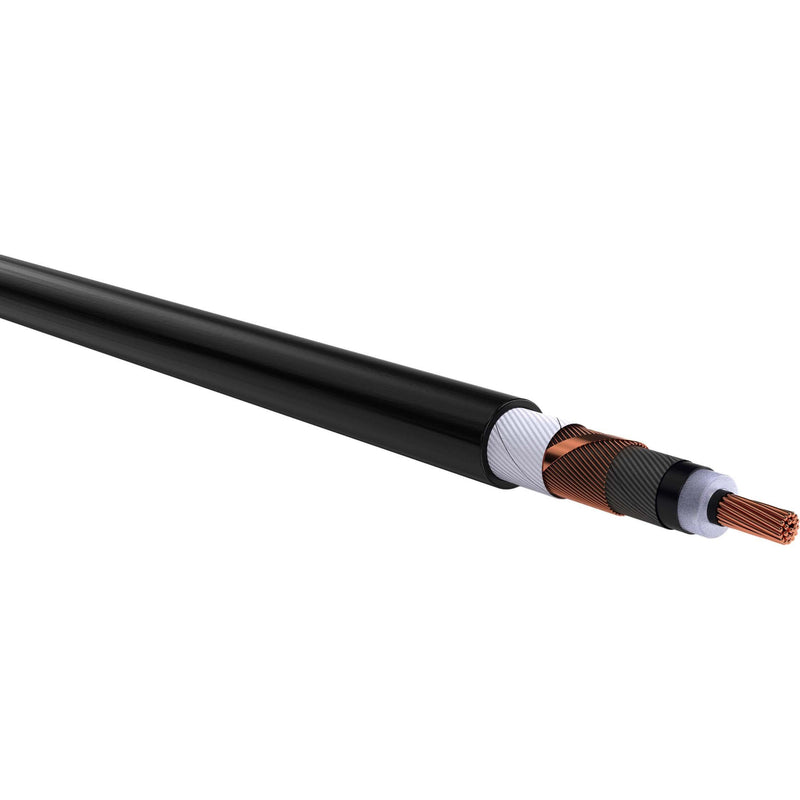

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung N2XS2Y 12/20KV 1x35RM/16S N2XS2Y 12/20KV 1x35 Mittelspannungskabel

Nach VDE 0250. Zur Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen, sowie im Mauerwerk und im Beton, ausgenommen für direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Auch für die Verwendung im Freien geeignet, sofern vor direkter Sonneneinstrahlung geschützt - jedoch nicht in Erde. Aderfarbcode nach VDE 0293. Max. Betriebstemperatur 70 °C.

Technische Details
Leiter-Material	Kupfer
Leiternennquerschnitt	35 mm²
Leiter-Klasse	Kl.2
Ader-Zahl	1
Spezifizierung Aderisolation	Polyethylen (PE)
Schichtenmantel	nein
LWL-Elemente	nein
Bleimantel	nein
Spezifizierung Mantelmaterial	Polyethylen (PE)
Mantel-Farbe	schwarz
Leitfähige Beschichtung	nein
Leiter längswasserdicht	nein
Schirm längswasserdicht	nein
Außendurchmesser ca.	28 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	420 mm
Gewicht	970 kg/km
Zul. max. Leitertemperatur	90 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-20..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-20..70 °C
Nennspannung U0	12 kV
Nennspannung U	20 kV

Lieferumfang:
1 x Energiekabel >= 1 kV, für feste Verlegung N2XS2Y 12/20KV 1x35RM/16S N2XS2Y 12/20KV 1x35 Mittelspannungskabel
