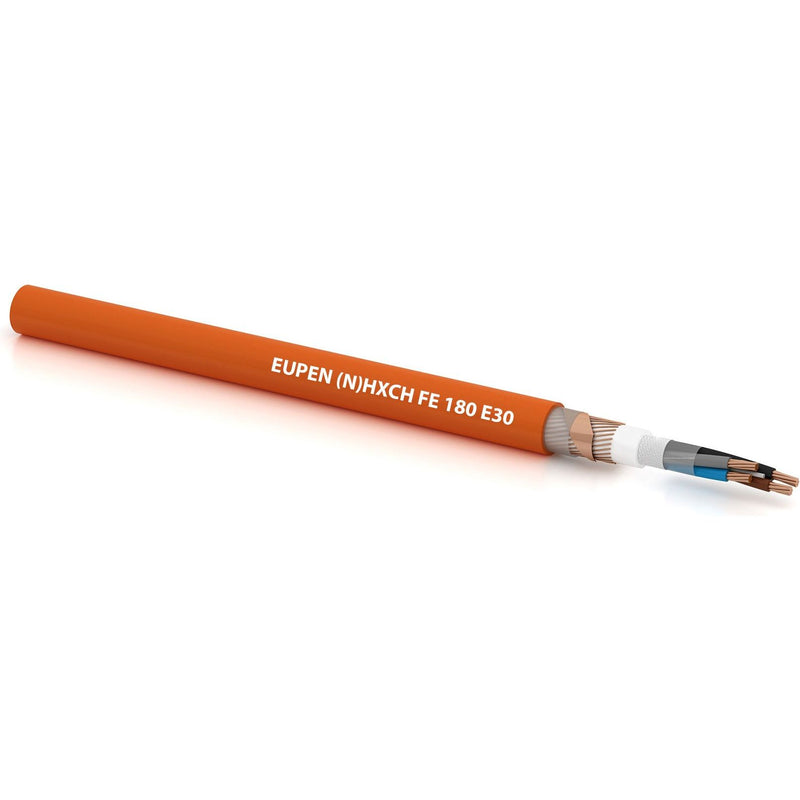

Klimaprime - Energiekabel >= 1 kV, für feste Verlegung EUP NHXCH E30 3x2,5RE25 NHXCH E30 3x2,5RE2,5

Nach VDE 0266, VDE 0276-604 und DIN 4102-12. In Innenräumen, in Luft oder in Beton. Verlegung in Erde oder Wasser ist nur im Rohr zulässig, wenn Vorkehrungen getroffen sind, dass sich im Rohr keine Wasseransammlung bilden kann.

Technische Details
Leiter-Material	Kupfer
Leiter-Oberfläche	blank
Leiternennquerschnitt	2,5 mm²
Leiter-Klasse	Kl.1
Leiter-Form	rund
Ader-Zahl	3
Werkstoff der Aderisolation	Polyolefine
Spezifizierung Aderisolation	sonstige
Ader-Kennzeichnung	Farbe
Schichtenmantel	nein
LWL-Elemente	nein
Innere Leitschicht	nein
Äußere Leitschicht	nein
Schirm	nein
Beidraht	nein
Konzentrischer Leiter	Kupfer
Konzentrischer Leiter-Nennquerschnitt	2,5 mm²
Mantelmaterial	Polyolefine
Mantel-Farbe	orange
Leitfähige Beschichtung	nein
Leiter längswasserdicht	nein
Schirm längswasserdicht	nein
Raucharm nach IEC 61034-2	ja
Halogenfrei nach IEC 60754-2	ja
Brandverhaltensklasse nach EN 13501-6	ohne
Rauchentwicklungsklasse nach EN 13501-6	ohne
Abtropfverhaltensklasse nach EN 13501-6	ohne
Säureentwicklungsklasse nach EN 13501-6	ohne
Ölbeständig nach EN 60811-404	nein
Außendurchmesser ca.	13,1 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	157,2 mm
Gewicht	235 kg/km
Zul. max. Leitertemperatur	90 °C
Zul. Kabelaußentemperatur bei Montage/Handling	-5..50 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-25..80 °C
Nennspannung U0	0,6 kV
Nennspannung U	1 kV

Lieferumfang:
1 x Energiekabel >= 1 kV, für feste Verlegung EUP NHXCH E30 3x2,5RE25 NHXCH E30 3x2,5RE2,5
