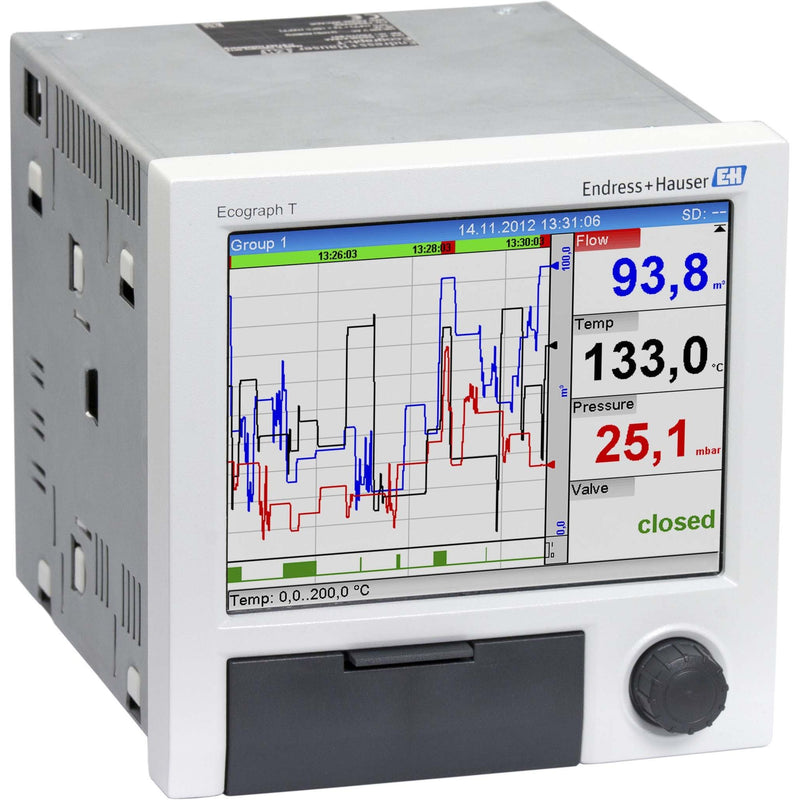

Der Bildschirmschreiber Ecograph T erfasst und visualisiert relevante Prozesswerte über analoge oder digitale Eingangssignale. Die Messwerte werden sicher gespeichert und Grenzwerte werden überwacht. Darüber hinaus überzeugt der Ecograph T durch seine intuitive Bedienung und eine einfache Systemintegration. Mit Hilfe des integrierten Webservers sind die Fernparametrierung und die Visualisierung der aktuellen und aufgezeichneten Daten unkompliziert und ohne zusätzliche Software- Installation möglich. Im Standardlieferumfang ist zudem die Essential Version der Field Data Manager Software enthalten, mit der die aufgezeichneten Daten ausgelesen, manipulationssicher in einer SQL Datenbank gespeichert und extern visualisiert werden können
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
100..230 V |
| Versorgungsspannung bei AC 60 Hz |
100..230 V |
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Mit SW-Schnittstellen |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Ausführung des Displays |
LCD |
| Mit Farbdisplay |
ja |
| Bildschirmdiagonale |
5,7 Zoll |
| Anzahl der Bildpunkte, horizontal |
480 |
| Anzahl der Bildpunkte, vertikal |
640 |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Anzahl der Systemtasten |
3 |
| Mit Meldungsanzeige |
ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
nein |
| Prozesswertdarstellung (Ausgabe) möglich |
ja |
| Prozesswertvorgabe (Eingabe) möglich |
nein |
| Mit Rezepturen |
nein |
| Anzahl der Ebenen, Passwortschutz |
1 |
| Mit Druckausgabe |
nein |
| Zusätzliche Softwarekomponenten, ladbar |
nein |
| Schutzart (IP), frontseitig |
IP65 |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
ja |
| Geeignet für Sicherheitsfunktionen |
ja |
| Breite der Front |
144 mm |
| Höhe der Front |
144 mm |
| Einbautiefe |
158 mm |
