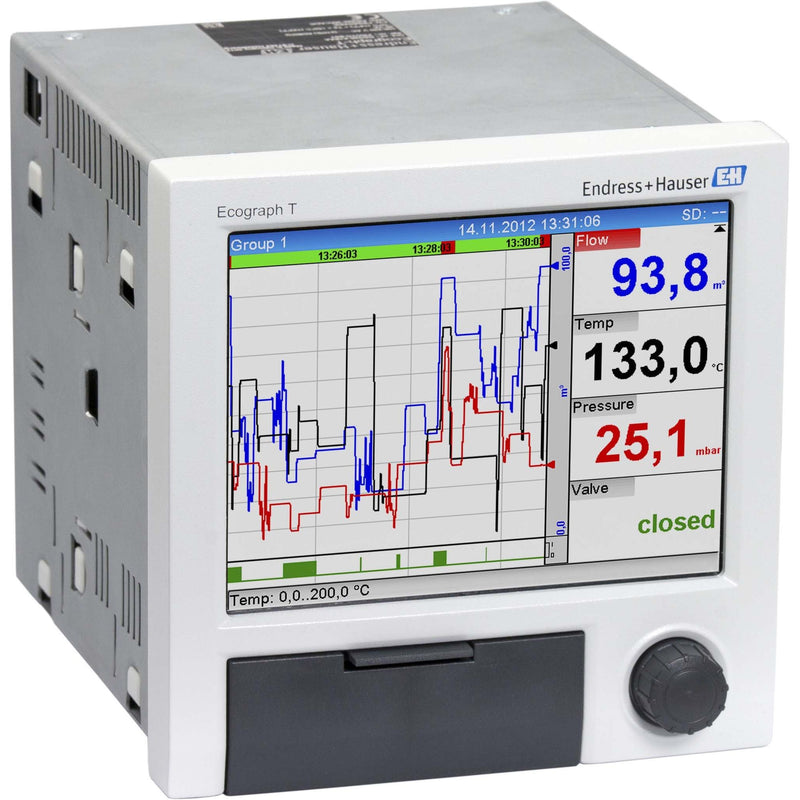

Sichere und lückenlose Datenaufzeichnung und Visualisierung aller Prozessabläufe. Die Ansprüche an die Prozessüberwachung und Datenaufzeichnung werden immer vielfältiger. Der Universal Data Manager Ecograph T RSG35 erfasst, visualisiert und überwacht analoge oder digitale Eingangssignale. Das Gerät ist einfach zu bedienen und vereinfacht die Datenarchivierung. Durch die Vielzahl an Kommunikationsmöglichkeiten ist eine einfache Systemanbindung möglich.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
100..230 V |
| Versorgungsspannung bei AC 60 Hz |
100..230 V |
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen USB |
4 |
| Mit SW-Schnittstellen |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Ausführung des Displays |
TFT |
| Mit Farbdisplay |
ja |
| Bildschirmdiagonale |
5,7 Zoll |
| Anzahl der Bildpunkte, horizontal |
480 |
| Anzahl der Bildpunkte, vertikal |
640 |
| Nutzbarer Projektspeicher/Anwenderspeicher |
262,144 kByte |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Mit Meldungsanzeige |
ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
ja |
| Prozesswertdarstellung (Ausgabe) möglich |
ja |
| Prozesswertvorgabe (Eingabe) möglich |
nein |
| Mit Rezepturen |
nein |
| Anzahl der Ebenen, Passwortschutz |
1 |
| Mit Druckausgabe |
nein |
| Anzahl der Online-Sprachen |
8 |
| Zusätzliche Softwarekomponenten, ladbar |
nein |
| Schutzart (IP), frontseitig |
IP65 |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
ja |
| Geeignet für Sicherheitsfunktionen |
nein |
| Breite der Front |
144 mm |
| Höhe der Front |
144 mm |
| Einbautiefe |
158 mm |
