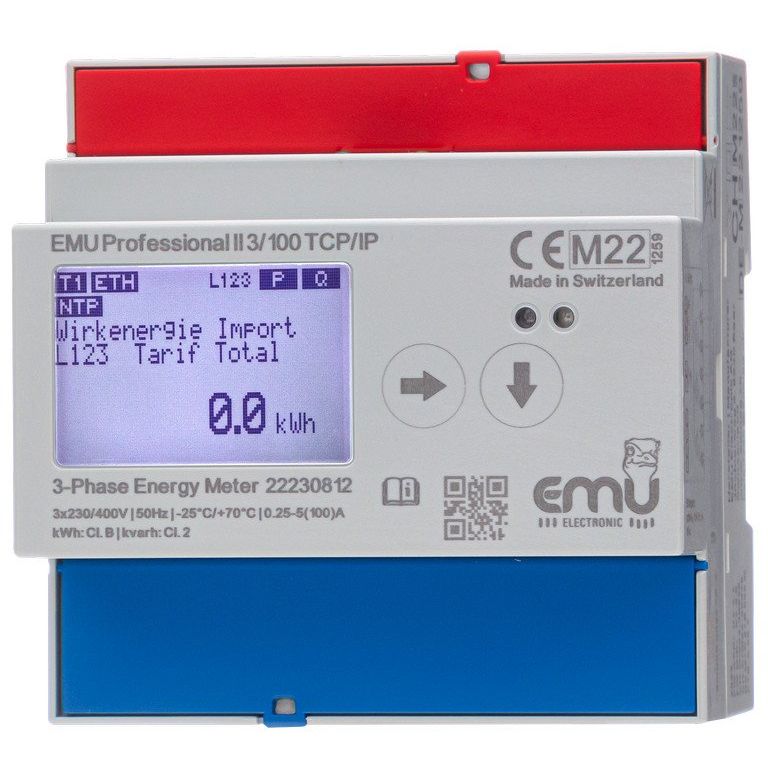

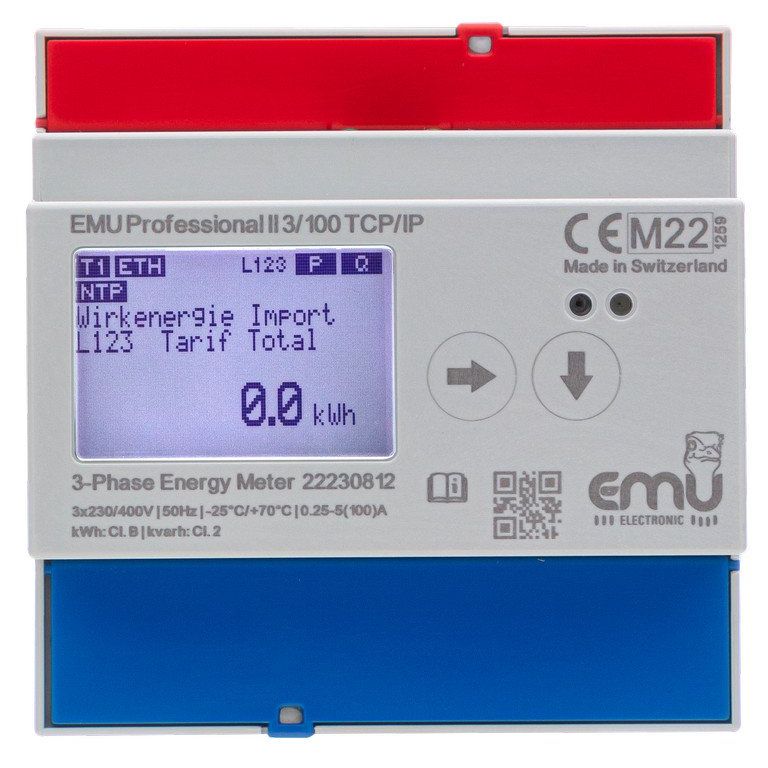

Zweirichtungs Drehstromzähler mit TCP/IP Schnittstelle, 3x230/400V, Direktanschluss bis 100A, Genauigkeitsklasse B (1%), saldierend, MID B+D, ab Werk für Verrechnungszwecke. Das 38x28 mm grosse grafisches LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern. Über berühungsempfindliche Bedientasten lassen sich Netzwerk Parameter einstellen, die IP Adresse wird per default über DHCP bezogen. Der EMU Profesisonal II unterstützt Modbus TCP. Die S0-Impulsrate und Zeit ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh) TCP/IP Schnittstelle | Modbus TCP Die TCP/IP Schnittstelle ist im EMU Professional II 3/100 TCP/IP integriert. Auf dem Web-Server können die Netzwerk Parameter konfiguriert und die momentanten Messwerte analyisert werden. Die Web-Oberfläche ist passwortgeschützt. Der Anschluss ans LAN erfolgt über einen RJ45 Stecker. Der EMU Professional II Energiezähler unterstützt eine Modbus TCP Kommunikation. Für die Integration in Loxone Systeme stehen Treiber zur Verfügung. Funktionen im Überblick - Zweirichtungs Drehstromzähler mit TCP/IP Schnittstelle - 3x230/400V - Direktanschluss bis 100 A - MID B+D, ab Werk für Verrechnungszwecke - Genauigkeitsklasse B (1%) - Webserver mit aktuellen Messwerten - Modbus TCP - HTTP-Get API - DHCP oder fixe IP - Gepufferte Uhr (RTC) - Firmware Update Abrufbare Messwerte am Energiezähler - Wirkenergie Bezug (kWh) und Lieferung (kWh) - Blindenergie Bezug (kvarh) und Lieferung (kvarh) - Wirkleistung (kw) - Blindleistung (kvar) - Scheinleistung (kVA) - Strom (A) - Frequenz (Hz) - Anzahl Spannungsausfälle Konfiguration Die Konfiguration erfolgt am EMU Professional II via berührungsempfindlicher Tasten. - Netzwerk Konfiguration (IP Adresse, Subnet, Gateway) - Impulsrate- und zeit
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
100 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirk- und Blindleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Multitarif |
| Tarifsteuerung |
intern/extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
ja |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
5 |
| Breite |
90 mm |
| Tiefe |
72 mm |
| Höhe |
91 mm |
| Ausführung der Schnittstelle |
Modbus |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP51 |
| Schutzart (NEMA) |
3 |
Lieferumfang:
1 x EMU Metering - Elektrizitätszähler Drehstromzähler 3ph. P20A000T
