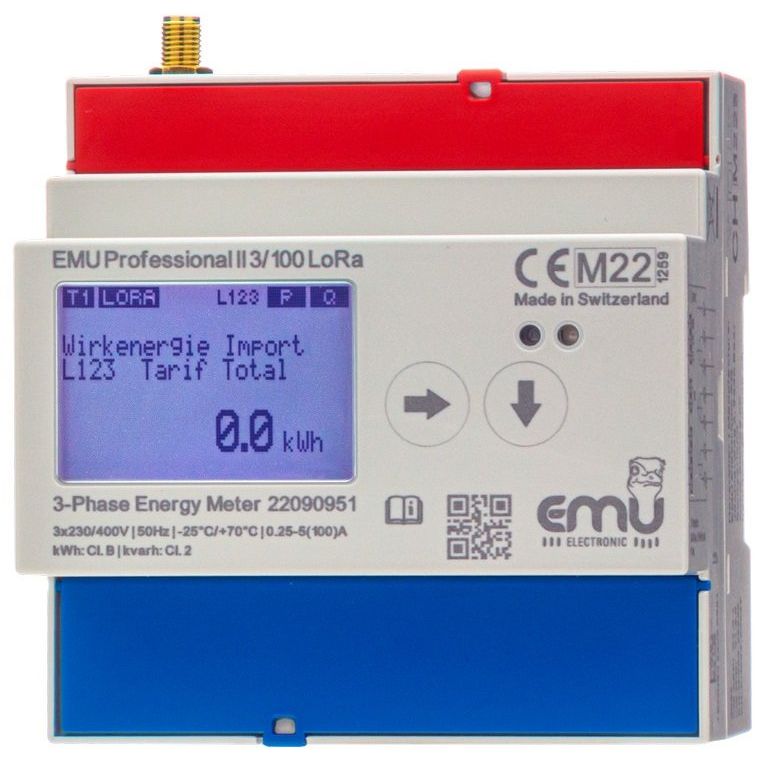

Zweirichtungs Drehstromzähler mit LoRa Schnittstelle, 3x230/400V, Direktanschluss bis 100A, Genauigkeitsklasse B (1%), saldierend, MID B+D, ab Werk für Verrechnungszwecke. Das 38x28 mm grosse grafisches LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern. Für die einfache LoRa Systemintegration stehen Treiber / Templates (z.B. Chirpstack oder TTN) und Payload Decoder zur Verfügung. Diese Ausführung verfügt über eine integrierte LoRa Antenne sowie eine SMA Buchse für eine externe LoRa Antenne. Die Umschaltung zwischen interner oder externer LoRa Antenne erfolgt via Tasten am EMU Professional II. Die S0-Impulsrate und Zeit ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh) Funktionen im Überblick - Zweirichtungs Drehstromzähler mit LoRa Schnittstelle - Interne und externe LoRa Antenne - 3x230/400V - Direktanschluss bis 100 A - MID B+D, ab Werk für Verrechnungszwecke - Genauigkeitsklasse B (1%) Abrufbare Messwerte am Energiezähler - Wirkenergie Bezug (kWh) und Lieferung (kWh) - Blindenergie Bezug (kvarh) und Lieferung (kvarh) - Wirkleistung (kw) - Blindleistung (kvar) - Scheinleistung (kVA) - Strom (A) - Frequenz (Hz) - Anzahl Spannungsausfälle LoRa Schnittstelle: Die LoRa Schnittstelle des 3-phasen Energiezählers EMU Professional II 3/100 LoRa basiert auf dem LoRa Funkstandard. Somit kann der Energiezähler aus grossen Entfernungen, in Gebieten ohne permanente Kommunikation oder als Roaming Devicezuverlässig Daten übermitteln. Um eine stabile und performante Verbindung zum LoRaGateway zu gewährleisten, adaptiert die LoRa Schnittstelle fortwährend die optimalen Sende und Empfangsparameter. Für die erleichterte Integration des Energiezähler kann am Display jederzeit der Status der LoraNetzwerkverbindung eingesehen werden. Frequenzband EU 863-870MHz Typ: Klasse C Gerät Zwei-Weg-Kommunikation. LoRa Schnittstelle ist zu jeder Zeit empfangsbereit (Klasse C). Die LoRa Schnittstelle hat eine Signalstärke von 14dbm. Hinweis: Falls der LoRa Stromzähler EMU Professional II 3/100 in einem LoraNetzwerk betrieben wird, welches keine Klasse C Geräte unterstützt, so agiert der Energiezähler EMU Professional II wie ein Klasse A Gerät. LoRa Decoder Im TTN Netzwerk steht der EMU Professional II LoRa als Template direkt zur Verfügung. Für die Integration in weitere Systeme stellen wir den Decoder im GITHUB zur Verfügung. LoRa Energiezähler Konfiguration Jeder Energiezähler wird ab Werk mit folgender Konfiguration ausgeliefert: - JoinModus: OTAA - DevEUI (beginnt mit 102CEF) - Appkey - AppEUI (10 2C EF 00 00 00 00 00) Die DevEUI und der AppKey können am Display abgelesen werden, die AppEUI ist immer 10 2C EF 00 00 00 00 00
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
100 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirk- und Blindleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Multitarif |
| Tarifsteuerung |
intern/extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
ja |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
5 |
| Breite |
90 mm |
| Tiefe |
72 mm |
| Höhe |
91 mm |
| Ausführung der Schnittstelle |
sonstige |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP51 |
| Schutzart (NEMA) |
3 |
Lieferumfang:
1 x EMU Metering - Elektrizitätszähler Drehstromzähler 3ph. P20A000LE
