Zweirichtungs Drehstromzähler mit S0 Impulsausgang, 3x230/400V, Direktanschluss bis 100A, Genauigkeitsklasse B (1%), saldierend, MID B+D, ab Werk für Verrechnungszwecke. Das 38x28 mm grosse grafisches LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern. Die S0-Impulsrate und Zeit ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh). Funktionen im Überblick - Zweirichtungs Drehstromzähler mit S0-Impulsausgang - 3x230/400V - Direktanschluss bis 100 A - MID B+D, ab Werk für Verrechnungszwecke - Genauigkeitsklasse B (1%) Abrufbare Messwerte am Energiezähler - Wirkenergie Bezug (kWh) und Lieferung (kWh) - Blindenergie Bezug (kvarh) und Lieferung (kvarh) - Wirkleistung (kw) - Blindleistung (kvar) - Scheinleistung (kVA) - Strom (A) - Frequenz (Hz) - Anzahl Spannungsausfälle Konfiguration Über berühungsempfindliche Bedientasten wird die Impluslänge und -rate für eine optimale Auflösung konfiguriert. Der S0 Impulsausgang kann wahlweise für die Wirk- oder Blindenergie verwendet werden. Die Konfiguration des Drehstromzählers erfolgt über die Bedientasten. Einstellbare Impulsrate und -zeit: Impulsrate je kWh / kvarH: 1,10,100, 1000 oder 10000 Impulslänge in Millisekunden: 2ms, 10ms, 30ms, 40ms, 120 ms Drehstromzähler Konfiguration ab Werk: - 1'000 Impulse/ 40 ms
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
100 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirk- und Blindleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Multitarif |
| Tarifsteuerung |
intern/extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
ja |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
5 |
| Breite |
90 mm |
| Tiefe |
72 mm |
| Höhe |
91 mm |
| Ausführung der Schnittstelle |
ohne |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP51 |
| Schutzart (NEMA) |
3 |
Lieferumfang:

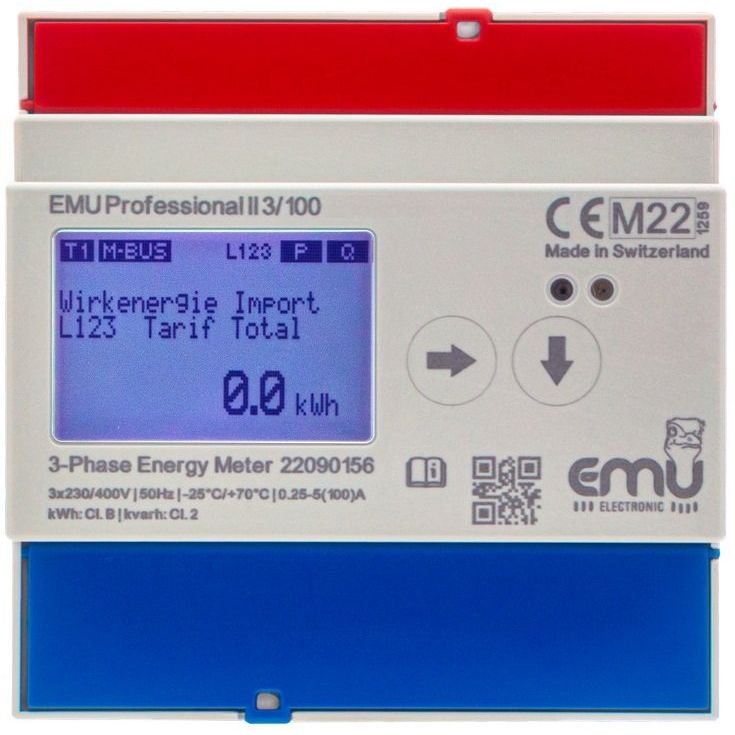

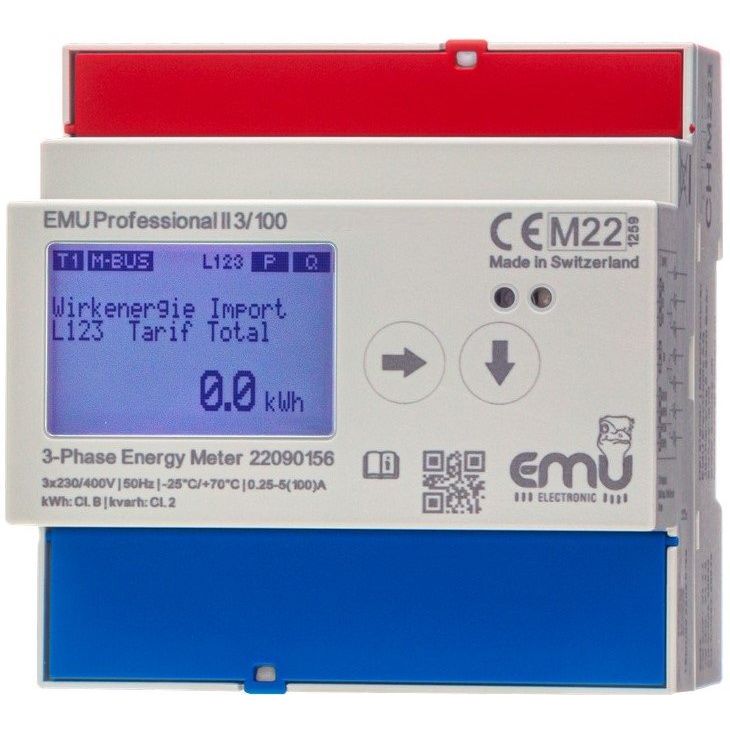

1 x EMU Metering - Elektrizitätszähler Drehstromzähler 3ph. P20A0000
