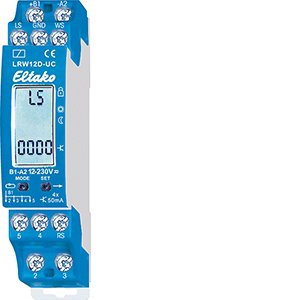

Eltako - Zentrales Steuersystem für Gebäude Sensorrelais LRW12D-UC

Licht-Dämmerungs-Regen-Wind-Sensorrelais, 4 OptoMOS-Halbleiterausgänge 50mA/12..230V UC. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Versorgungsspannung 12..230V UC. Das Sensorrelais LRW12D wertet die Signale des Lichtsensors LS, des Regensensors RS und des Windsensors WS aus und erteilt je nach Einstellung über das Display auf der Frontseite entsprechende Steuerbefehle an die nachgeschalteten Aktoren EGS12Z-UC oder EGS12Z2-UC. Die OptoMOS-Halbleiterausgänge schalten die an der Universalspannungs-Eingangsklemme +B1 anliegende Spannung. An ein Sensorrelais LRW12D können je ein Lichtsensor LS, ein Regensensor RS und ein Windsensor WS angeschlossen werden. Von jedem Sensor jedoch nur einer. Wird einer oder zwei der drei möglichen Sensoren nicht angeschlossen, muss im Funktionsmenü für den betreffenden Sensor OFF gewählt werden. An einen Windsensor WS können jedoch mehrere LRW12D zur Ansteuerung unterschiedlicher Wind­geschwindigkeiten angeschlossen werden. Die LRW12D müssen dann am selben Potenzial +B1/-A2 angeschlossen werden. Sobald die Versorgungsspannung an B1/A2 anliegt, kann der LRW12D gemäß Bedienungsanleitung eingestellt werden.

Technische Details
Montageart	DIN-Schiene
Funktion	Sensormodul
Zentralfunktion AUS	nein
Gruppenschalter	nein
Panikfunktion	nein
Anwesenheitssimulation	ja
Treppenlicht und Vorwarnung	nein
Rollladen-/Sonnenschutzsteuerung, Anzahl der Kanäle	3
Wochenprogramm	nein
Astroprogramm	nein
Regensensor	nein
Helligkeitssensor	1000..60000 lx
Dämmerungssensor	1000..60000 lx
Anzahl der Kanäle	3
Steuerspannung 1	12..230 V
Steuerspannungsart 1	AC/DC
Bemessungsstrom	0,05 A
Max. Schaltstrom (cos phi	0,6)
Bemessungsspannung	8..230 V
Leistungsaufnahme	0,5 W
Schutzart (IP)	IP20
Breite in Teilungseinheiten	1
Breite	36 mm
Höhe	62 mm
Tiefe	58 mm

Lieferumfang:
1 x Eltako - Zentrales Steuersystem für Gebäude Sensorrelais LRW12D-UC
