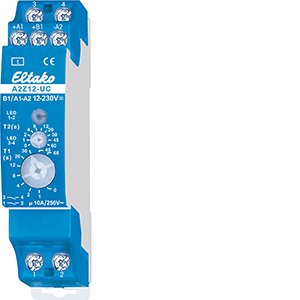

Eltako - Zeitrelais 2-Stufen-Verzögerer A2Z12-UC 1+1S, 10A/250V AC

2-Stufen-Ansprechverzögerung, 1+1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 1000W. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Versorgungsspannung wie die Steuerspannung. Kontaktstellungsanzeige mit zwei Leuchtdioden. Sehr geringes Schaltgeräusch. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit dem Anlegen der Steuerspannung beginnt der Zeitablauf T1 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 1-2 und es beginnt der Zeitablauf T2 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 3-4. Nach einer Unterbrechung beginnt der Zeitablauf erneut mit T1.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Zeitbereich	0,1..14400 s
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei DC	12 V
Anzahl der Ausgänge, unverzögert, Schließer	2
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	Kupfer
Werkstoff der Kontaktbeschichtung	sonstige
Betriebsspannung bei AC 50 Hz	230 V
Betriebsspannung bei DC	8 V
Spannungsart der Betriebsspannung	AC
Nennstrom	10 A
Max. Einschaltstrom	10 A
Breite	18 mm
Höhe	66 mm
Tiefe	58 mm

Lieferumfang:
1 x Eltako - Zeitrelais 2-Stufen-Verzögerer A2Z12-UC 1+1S, 10A/250V AC
