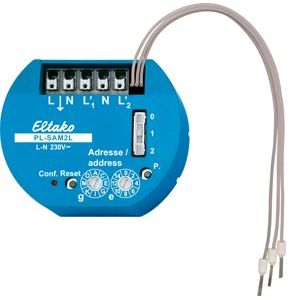

Eltako - Bussystem-Schaltaktor Dezentraler-Aktor PL-SAM2L mit Sensoreingängen

Powerline-Aktor mit 2 Kanälen. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Als Stromstoßschalter oder Relais verwendbar. 1+1 Schließer nicht potenzialfrei 5A/250V AC, Glühlampen 1000 Watt. 2 Sensoreingänge mit interner Kleinspannung. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle. Nur potenzialfreie Schaltelemente verwenden. Interne Kleinspannung an den Sensoreingängen. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Sensoreingänge wirken als Taster (Stromstoßschalter). Stellung 1: Sensoreingänge wirken als Schließer (Relais). Stellung 2: Sensoreingänge wirken als Öffner (Relais). Über die PC-Software SIENNA-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Damit kann auch eine weitere Konfiguration eingestellt werden, die über die Drehschalter nicht verfügbar ist: Stellung 3: Sensoreingang wirkt als Öffner (Relais invers). Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm². Daneben befinden sich drei Litzen mit Aderendhülsen für die zwei Steuereingänge mit interner Kleinspannung.

Technische Details
Bussystem KNX	nein
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	ja
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	Unterputz
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Max. Schaltleistung	1000 W
Ausgangsleistung	1000 W
Geeignet für C-Last	ja
Max. Anzahl der Schaltausgänge	2
Max. Schaltstrom	5 A
Bemessungsstrom	5 A
Bemessungsbetriebsspannung	230 V
Verschiedene Phasen anschließbar	nein
Leistungsaufnahme	0,5 W
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Min. Tiefe der Gerätedose	25 mm
Modulare Erweiterungsmöglichkeit	nein

Lieferumfang:
1 x Eltako - Bussystem-Schaltaktor Dezentraler-Aktor PL-SAM2L mit Sensoreingängen
