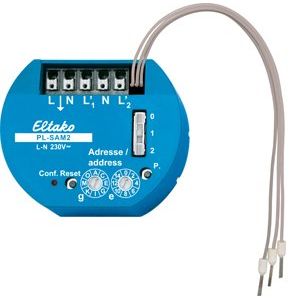

Eltako - Bussystem-Jalousieaktor Jalousie-Aktor PL-SAM2 mit Sensoreingängen

Powerline-Jalousie-Aktor für 1 Motor. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. 1+1 Schließer für Motoren bis 3A. 2 Sensoreingänge mit interner Kleinspannung. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle. Nur potenzialfreie Schaltelemente verwenden. Interne Kleinspannung an den Sensoreingängen. Die Steuereingänge können für einen Jalousietaster oder einen Jalousieschalter verwendet werden. Die Laufzeit ist mit 120 Sekunden voreingestellt und kann mit der PC-Software SIENNA-Professional verändert werden. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0,1 und 2. Stellung 0: Start und Stopp mit Jalousie-Taster. Auto-Stopp am Ende. Stellung 1: Komfortschaltung für Lamellenverstellung bei Jalousien. Kurzes Tasten für die Lamellen-Verstellung. >1 Sekunde wie Stellung 0. Stellung 2: Tipp-Betrieb mit Taster, Stopp beim Loslassen. Auto-Stopp am Ende. Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm². Daneben befinden sich drei Litzen mit Aderendhülsen für die zwei Steuereingänge mit interner Kleinspannung.

Technische Details
Bussystem KNX	nein
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	ja
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	Unterputz
Mit Busankopplung	ja
Busmodul abnehmbar	nein
Vor Ort-/Handbedienung	nein
Mit LED-Anzeige	ja
Anzahl der Eingänge	2
Schaltstrom ohmsch	3 A
Max. Schaltleistung	650 W
Leistungsaufnahme	0,5 W
Max. Anzahl der Jalousieausgänge	1
Funktion Schalten	ja
Stromart	AC
Min. Tiefe der Gerätedose	25 mm

Lieferumfang:
1 x Eltako - Bussystem-Jalousieaktor Jalousie-Aktor PL-SAM2 mit Sensoreingängen
