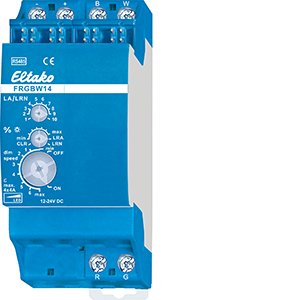

Eltako - Bussystem-Dimmaktor Kontakt-Eingabemodul FTS14KEM für RS485-Bus BR14

PWM-Dimmschalter mit 4 Kanälen für LED 12-24V DC, je bis zu 4A. Mindesthelligkeit und Dimmgeschwindigkeit einstellbar. Mit Schlummer- und Lichtweckerschaltung. Zusätzlich mit Licht­szenen­steuerung über Controller oder mit Funktastern. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Anschluss an den ELTAKO-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Der obere Drehschalter wird nur für das Einlernen benötigt. Mit dem mittleren %Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Mit dem unteren dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Die Taster können entweder als Richtungstaster oder als Universaltaster eingelernt werden: Als Richtungstaster ist dann auf einer Seite einschalten und aufdimmen sowie auf der anderen Seite ausschalten und abdimmen. Ein Doppelklicken auf der Einschaltseite löst das automatische Aufdimmen bis zur vollen Helligkeit mit dim-speed-Geschwindigkeit aus. Ein Doppelklick auf der Ausschaltseite löst die Schlummerschaltung aus. Als Universaltaster erfolgt die Richtungsumkehr durch kurzes Loslassen des Tasters. Funk-Bewegungs-Helligkeitssensoren FBH können als Master oder Slave eingelernt werden. Funk-Helligkeitssensoren FAH können zum Ausschalten abhängig von der Helligkeit oder als Dämmerungsschalter eingelernt werden. Lichtszenensteuerung, Lichtweckschaltung und Schlummerschaltung gemäß Bedienungsanleitung. Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.

Technische Details
Bussystem KNX	nein
Bussystem KNX-Funk	nein
Bussystem Funkbus	ja
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	ja
Ausführung	Dimmaktor
Montageart	REG
Breite in Teilungseinheiten	2
Mit Busankopplung	nein
Busmodul abnehmbar	ja
Nebenstelleneingang	nein
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Anzahl der Ausgänge	4
Ausgangsleistung	96 W
Leistungszusatz verwendbar	nein
Lastart	kapazitiv
Max. Schaltleistung LED	96 W
Spannung	12..24 V
Parallel-Betrieb möglich	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Eltako - Bussystem-Dimmaktor Kontakt-Eingabemodul FTS14KEM für RS485-Bus BR14
