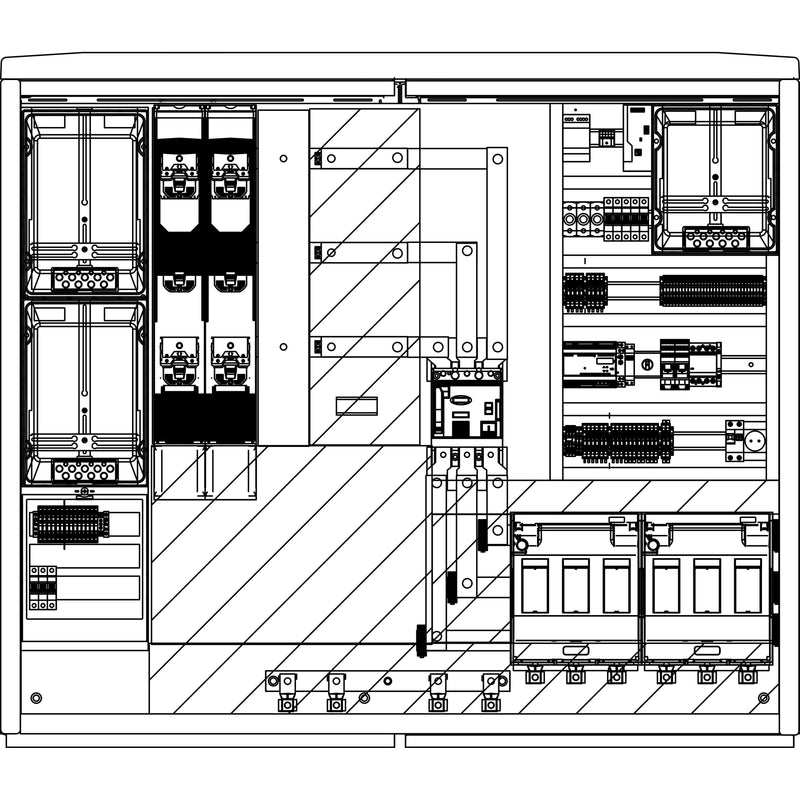

Elsta Mosdorfer - Zähler-Komplettschrank WS-PV-ACS DB F5-F5 N1 WSPF843V.N1.C2201.B 300kVA VE/EM 2W2 ÜA

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank DB F5-F5 1350/320, Oberfläche glatt, Farbe RAL 7032, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 1574x1364x324 mm. Ausstattung Leistungssteil: -Netzform: TN-C -Schienensystem E-Cu 40x10 mm, 185 mm, inkl. Wandlerlaschen 170x40x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB-Anschluss -maximal 3 VNB Zugänge möglich, Leerplätze mit plombierbarer Leerfeldabdeckung -wahlweise mit Überspannungsableiter -NH-Trenner NH3 1x3-polig für Anschluss Einspeiser (z.B. AC-Sammler oder Wechselrichter) -Wandlerfeld mit plombierbarer transparenter Abdeckung -NA-Schutz und Kuppelschalter (Lasttrennschalter) 3-polig nach VDE-AR-4110 mit Einspeisemanagement (EISMAN-Schaltung gem. Vorgabe e.dis) -Feld 300 mm für Netzsicherungsmanagement inklusive Zählerhaube IP 54 -Anschlussraum mit Berührungsschutzabdeckung. Ausstattung Zählerteil: -2x DIN Zählerfeld mit Haube IP54 für Wandlerzählung und TSG -Wandlerprüfklemme, Spannungspfadsicherung und Verdrahtung nach Spezifikation VNB -Strom- und Spannungspfad vorverdrahtet. Anschluss: -Sicherungslastschaltleiste NH3/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 50-240 mm² -NH-Trenner NH3/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 50-240 mm². Sockel: Sockel DIN 1-1, Tiefe 320 ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 2x NH3 (3p,V) / 2x NH3 (3p,V)

Technische Details
Bemessungsstrom	435 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7032
Schutzart (IP)	IP44
Breite	1574 mm
Höhe	1364 mm
Tiefe	324 mm

Lieferumfang:
1 x Zähler-Komplettschrank WS-PV-ACS DB F5-F5 N1 WSPF843V.N1.C2201.B 300kVA VE/EM 2W2 ÜA

Keine Downloads vorhanden.
