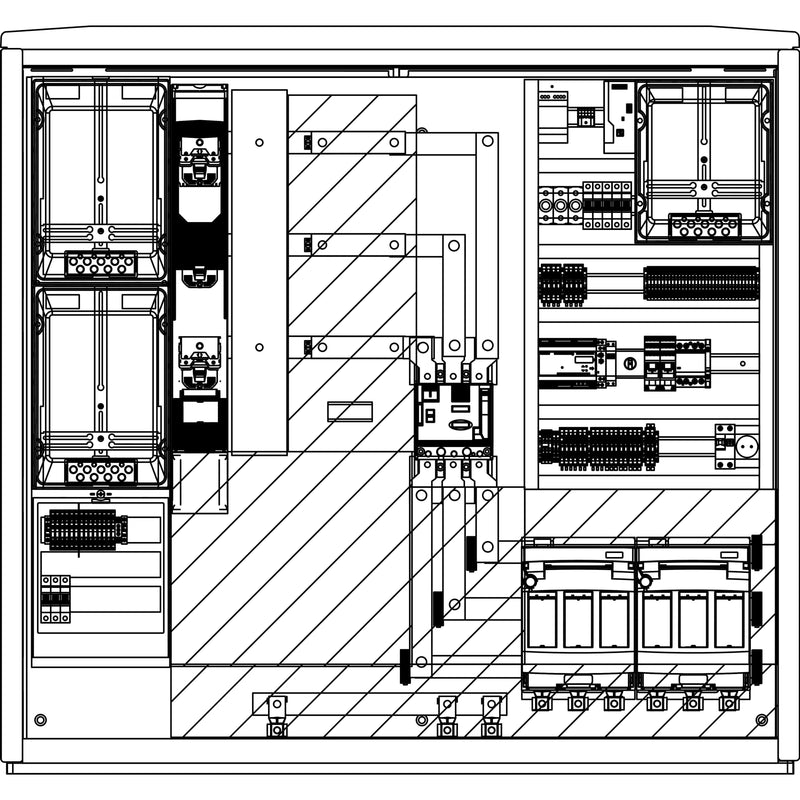

Elsta Mosdorfer - Zähler-Komplettschrank WS-PV-ACS A655-3 N1 200kVA WSP632V.N1.C1201 VE/EM 1W2 e.dis

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A655-3, Oberfläche glatt, Farbe RAL 7035, Schutzart IP 54, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 1445x1350x324 mm. Ausstattung Leistungssteil: -Netzform: TN-C -Schienensystem E-Cu 40x10 mm, 185 mm, inkl. Wandlerlaschen 170x40x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB-Anschluss -maximal 2 VNB Zugänge möglich, Leerplätze mit plombierbarer Leerfeldabdeckung -wahlweise mit Überspannungsableiter -NH-Trenner NH3 1x3-polig für Anschluss Einspeiser (z.B. AC-Sammler oder Wechselrichter) -Wandlerfeld mit plombierbarer transparenter Abdeckung -NA-Schutz und Kuppelschalter (Lasttrennschalter) 3-polig nach VDE-AR-4110 mit Einspeisemanagement (EISMAN-Schaltung gem. Vorgabe e.dis) -Feld 300 mm für Netzsicherungsmanagement inklusive Zählerhaube IP 54 -Anschlussraum mit Berührungsschutzabdeckung. Ausstattung Zählerteil: -2x DIN Zählerfeld mit Haube IP54 für Wandlerzählung und TSG -Wandlerprüfklemme, Spannungspfadsicherung und Verdrahtung nach Spezifikation VNB -Strom- und Spannungspfad vorverdrahtet. Anschluss: -Sicherungslastschaltleiste NH3/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 50-240 mm² -NH-Trenner NH3/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 50-240 mm². Sockel: Sockel DIN 3, Tiefe 320 ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 1x NH3 (3p,V) / 2x NH3 (3p,V)

Technische Details
Bemessungsstrom	300 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	1445 mm
Höhe	1350 mm
Tiefe	324 mm

Lieferumfang:
1 x Zähler-Komplettschrank WS-PV-ACS A655-3 2 x Schlüssel
