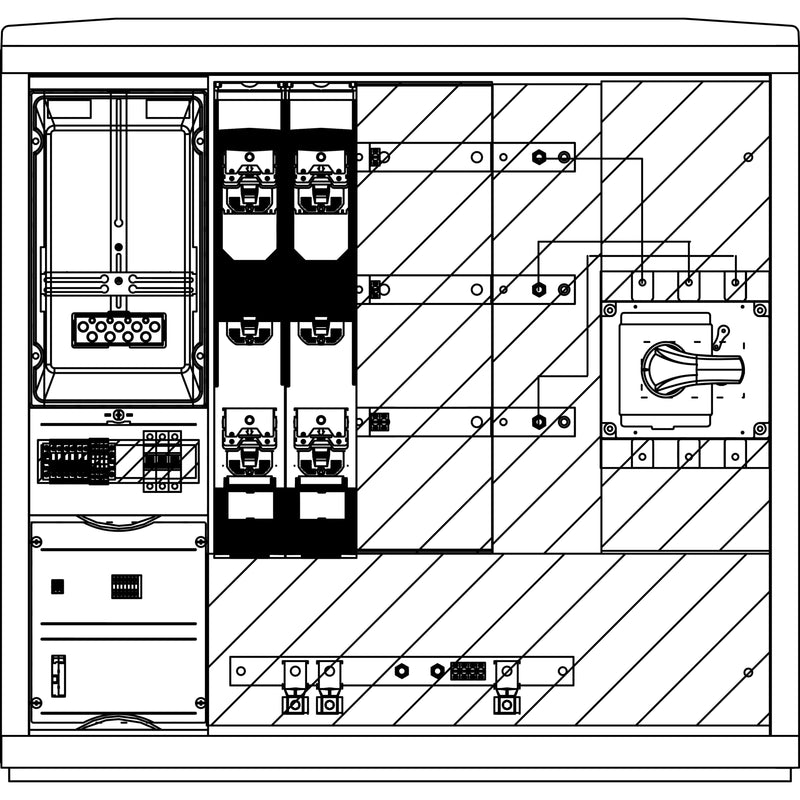

Elsta Mosdorfer - Zähler-Komplettschrank WS A850-2 W4 400A 2WS OVAG WS824.W4.C2S01

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-2, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 1115x1065x322 mm. Ausstattung Leistungssteil: -Netzform: TN-C -Schienensystem E-Cu 40x10 mm, 185 mm, inkl. Wandlerlaschen 170x40x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB-Anschluss -Lasttrennschalter 630 A 3-polig für Kundenanschluss -Wandlerfeld mit plombierbarer transparenter Abdeckung -Anschlussraum mit Berührungsschutzabdeckung. Ausstattung Zählerteil: -DIN Zählerfeld mit Haube IP54 für Wandlerzählung -Wandlerprüfklemme, Spannungspfadsicherung und Verdrahtung nach Spezifikation VNB -Strom- und Spannungspfad vorverdrahtet -APZ-Feld mit RJ45 Buchse und Spannungsversorgung. Anschluss: -Sicherungslastschaltleiste NH2/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 50-240 mm² -Lasttrennschalter M10 für Kabelschuh DIN 46235, max. 240 mm². Sockel: Sockel DIN 2, Tiefe 320 ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 2x NH2 (3p,V) / 1x Lasttrennschalter

Technische Details
Bemessungsstrom	400 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	1115 mm
Höhe	1065 mm
Tiefe	322 mm

Lieferumfang:
1 x Zähler-Komplettschrank WS A850-2 2 x Schlüssel
