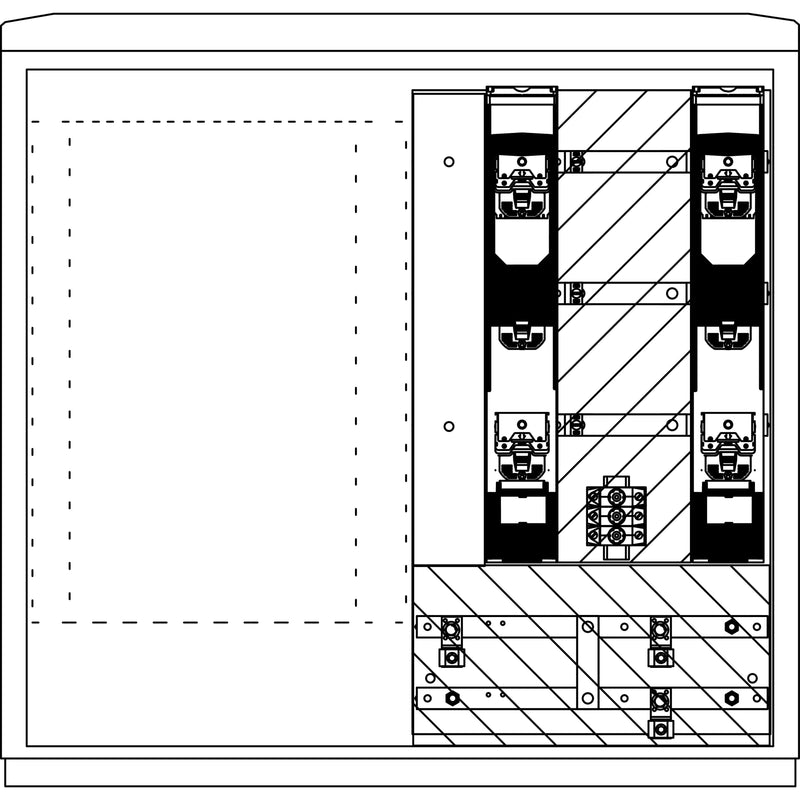

Elsta Mosdorfer - Zähler-Komplettschrank WS A850-2 W3 250A 2W1 WS822.W3.N2121 vorb. ZWS Energienet

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-2, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 1115x1065x322 mm. Ausstattung Leistungssteil: -Netzform: TN-C-S -Schienensystem E-Cu 30x10 mm, 185 mm, inkl. Wandlerlaschen 170x30x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB- und Kundenanschluss -maximal 2 VNB Zugänge möglich, Leerplätze mit plombierbarer Leerfeldabdeckung -Wandlerfeld mit plombierbarer transparenter Abdeckung -Spannungspfadsicherung nach Spezifikation des Verteilnetzbetreibers -Anschlussraum mit Berührungsschutzabdeckung. Ausstattung Zählerteil: -Platz vorbereitet für Zählerwechselschrank HxB 700x400 und 700x550 mm nach Spezifikation VNB -Bohrungen für Zählerwechselschrank vorhanden. Anschluss: -Sicherungslastschaltleiste NH2/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 50-240 mm². Sockel: Sockel DIN 2, Tiefe 320 ist separat zu bestellen! Hinweis: -Verdrahtung ab Spannungspfadsicherung bauseits! Bestückung Leistungsteil VNB / Kunde: 2x NH2 (3p,V) / 1x NH2 (3p,V)

Technische Details
Bemessungsstrom	250 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	1115 mm
Höhe	1065 mm
Tiefe	322 mm

Lieferumfang:
1 x Zähler-Komplettschrank WS A850-2 W3 250A 2W1 WS822.W3.N2121 2 x Schlüssel für Kundenzylinder
