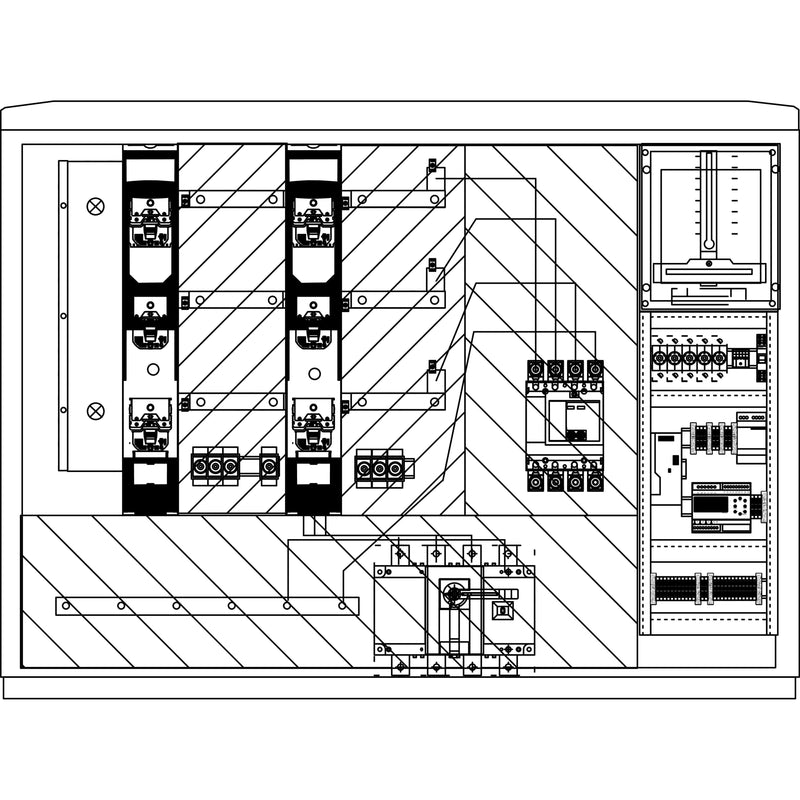

Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WSP832S.N5.T1SS31 WS-PV-ACS A850-3

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-3, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 54, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 1445x1065x322 mm. Ausstattung Leistungssteil: -Netzform: TT -Schienensystem E-Cu 40x10 mm, 185 mm, inkl. Wandlerlaschen 170x40x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB-Anschluss -maximal 2 VNB Zugänge möglich, Leerplätze mit plombierbarer Leerfeldabdeckung -Sicherungslastschaltleiste NH2/1x3-polig und Lasttrennschalter 4-polig 400 A für Kundenanschluss -Kuppelschalter für Anschluss Einspeiser (z.B. AC-Sammler oder Wechselrichter) -Wandlerfeld mit plombierbarer transparenter Abdeckung -Strom-und Spannungspfad vorverdrahtet -Spannungspfadsicherung nach Spezifikation des Verteilnetzbetreibers -Sicherungselement Heizung -NA-Schutz und Kuppelschalter (Leistungsschalter) 4-polig nach VDE-AR-4110 -Feld 300 mm für Netzsicherungsmanagement inklusive Zählerhaube IP 54 -Anschlussraum mit Berührungsschutzabdeckung -Verdrahtung zum Messschrank 7 m Länge inklusive. Anschluss: -Sicherungslastschaltleiste NH3/M12 max. 240 mm² (Kabelschuh Breite max. 43 mm) -Lasttrennschalter M10 für Kabelschuh DIN 46235, max. 240 mm² -Kuppelschalter M12 für Kabelschuh DIN 46235, max. 240 mm². Sockel: Sockel DIN 3, Tiefe 320 ist separat zu bestellen!. Hinweis: -Messteil TEN in extra Schrank ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 1x NH3 (3p,M12) / 1x Lasttrennschalter, 1x Leistungsschalter (Kuppelschalter)

Technische Details
Bemessungsstrom	300 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP54
Breite	1445 mm
Höhe	1065 mm
Tiefe	322 mm

Lieferumfang:
1 x Zähler-Komplettschrank Wandlerschrank Freiluft WSP832S.N5.T1SS31 2 x Schlüssel
