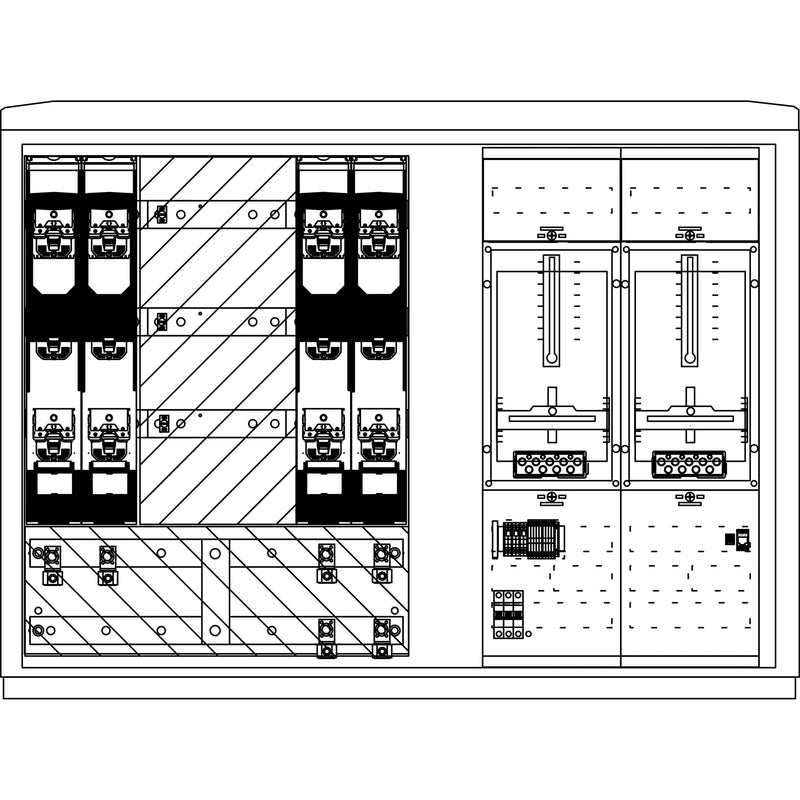

Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS835L.S1.N2201 WS A850-3 S1 L 500A

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-3, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln . Außenmaß BxHxT: 1445x1065x322 mm . Ausstattung Leistungssteil: -Netzform: TN-C-S -Schienensystem E-Cu 50x10 mm, 185 mm, inkl. Wandlerlaschen 250x50x12 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB-und Kunden. Anschluss -Wandlerfeld mit plombierbarer transparenter Abdeckung -. Anschlussraum mit Berührungsschutzabdeckung . Ausstattung Zählerteil: -2x DIN Zählerfeld mit Haube IP54 für Wandlerzählung und TSG -Wandlerprüfklemme, Spannungspfadsicherung und Verdrahtung nach Spezifikation VNB -Strom-und Spannungspfad vorverdrahtet -Vorsicherung TSG unter Abdeckung -APZ-Feld mit RJ45 Buchse und Spannungsversorgung . Anschluss: -Sicherungslastschaltleiste NH2/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 50-240 mm² . Sockel: Sockel DIN 3, Tiefe 320 ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 2x NH2 (3p,V) / 2x NH2 (3p,V)

Technische Details
Bemessungsstrom	500 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	1445 mm
Höhe	1065 mm
Tiefe	322 mm

Lieferumfang:
1 x Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS835L.S1.N2201 WS A850-3 S1 L 500A
