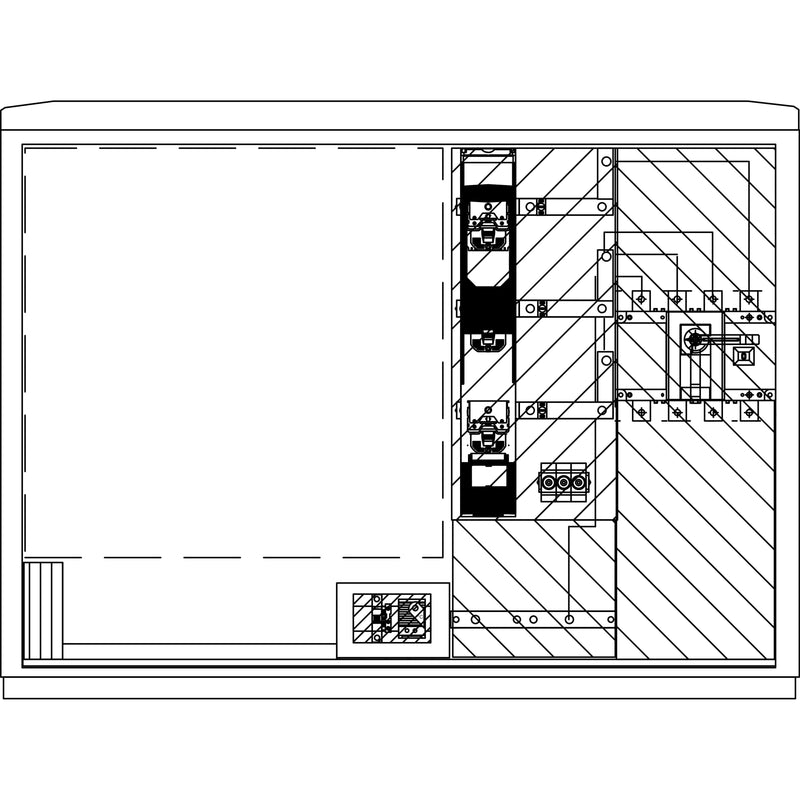

Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS832.N5.T1S11 WS A850-3 N5 250A

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-3, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 54, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 1445x1065x322 mm. Ausstattung Leistungssteil: -Netzform: TT -Schienensystem E-Cu 30x10 mm, 185 mm, inkl. Wandlerlaschen 170x30x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleiste für VNB-Anschluss -Lasttrennschalter 4-polig 400 A für Kundenanschluss -Wandlerfeld mit plombierbarer transparenter Abdeckung -Spannungspfadsicherung nach Spezifikation des Verteilnetzbetreibers -Anschlussraum mit Berührungsschutzabdeckung. Ausstattung Zählerteil: -Platz vorbereitet für Zählerwechseltafel HxB 750x750 mm nach Spezifikation VNB -Bohrungen für Zählerwechseltafel vorhanden -Strom-und Spannungspfad vorverdrahtet -Schaltschrankheizung mit Thermostat und Sicherungslement. Anschluss: -Sicherungslastschaltleiste NH2/M12 max. 240 mm² (Kabelschuh Breite max. 43 mm) -Lasttrennschalter M10 für Kabelschuh DIN 46235, max. 240 mm². Sockel: Sockel DIN 3, Tiefe 320 ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 1x NH2 (3p,M12) / 1x Lasttrennschalter

Technische Details
Bemessungsstrom	250 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP54
Breite	1445 mm
Höhe	1065 mm
Tiefe	322 mm

Lieferumfang:
1 x Zähler-Komplettschrank Wandlerschrank Freiluft WS832.N5.T1S11 2 x Schlüssel

Keine Downloads vorhanden.
