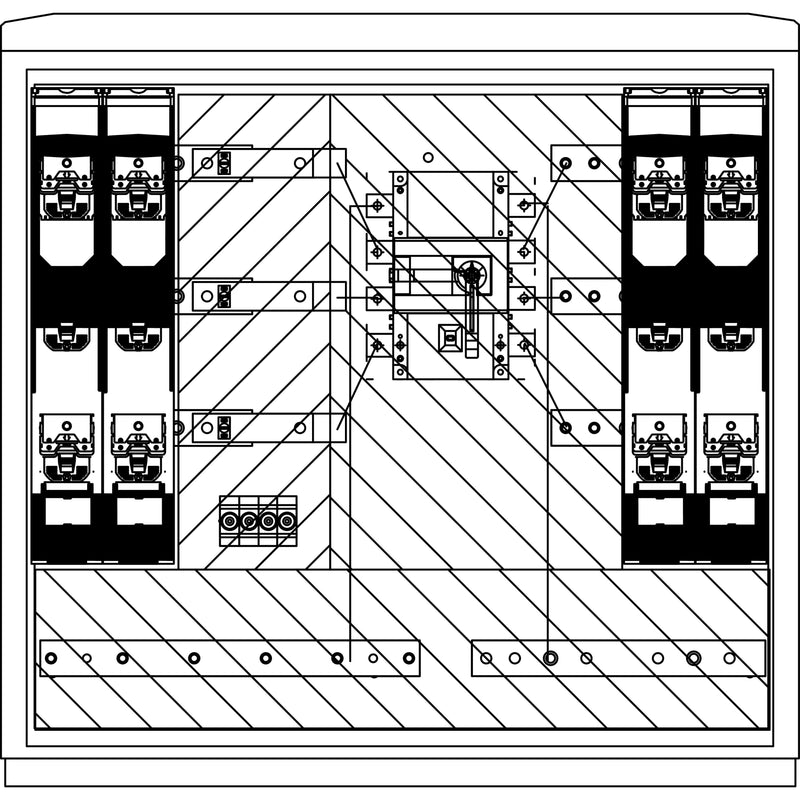

Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS825.N5.T2S231 WS A850-2 N5 500A

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-2, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 1115x1065x322 mm. Ausstattung Leistungssteil: -Netzform: TT -Schienensystem E-Cu 50x10 mm, 185 mm, inkl. Wandlerlaschen 170x40x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB-und Kundenanschluss -Schalterfeld mit Lasttrennschalter 4-polig 630A -Wandlerfeld mit plombierbarer transparenter Abdeckung -Strom-und Spannungspfad vorverdrahtet -Spannungspfadsicherung nach Spezifikation des Verteilnetzbetreibers -Sicherungselement Heizung -Anschlussraum mit Berührungsschutzabdeckung -Verdrahtung zum Messschrank 7 m Länge inklusive. Anschluss: -Doppel-Sicherungslastschaltleiste NH2/M12 max. 240 mm² (Kabelschuh Breite max. 43 mm). Sockel: Sockel DIN 2, Tiefe 320 ist separat zu bestellen!. Hinweis: -Messteil TEN in extra Schrank ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 1x Do-NH2 (3p,M12) / 1x Do-NH2 (3p,M12)

Technische Details
Bemessungsstrom	500 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	1115 mm
Höhe	1065 mm
Tiefe	322 mm

Lieferumfang:
1 x Zähler-Komplettschrank Wandlerschrank Freiluft WS825.N5.T2S231 2 x Schlüssel

Keine Downloads vorhanden.
