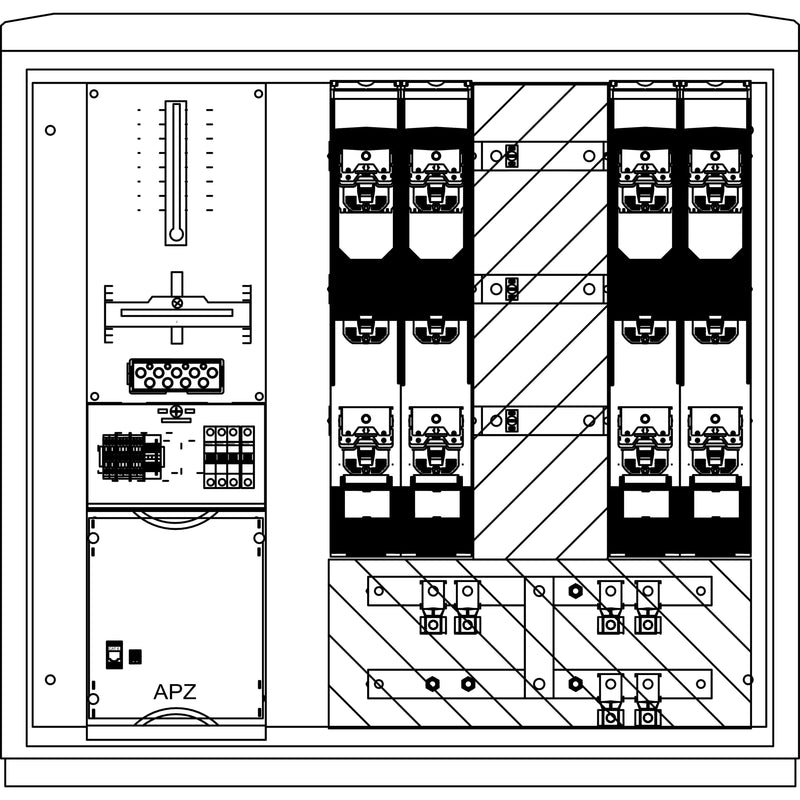

Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS824.W5.N2101 WS A850-2 W5 400A

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-2, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln . Außenmaß BxHxT: 1115x1065x322 mm . Ausstattung Leistungssteil: -Netzform: TN-C-S -Schienensystem E-Cu 40x10 mm, 185 mm, inkl. Wandlerlaschen 170x40x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB-und Kunden. Anschluss -maximal 2 Kundenabgänge möglich, Leerplätze mit plombierbarer Leerfeldabdeckung -Wandlerfeld mit plombierbarer transparenter Abdeckung -. Anschlussraum mit Berührungsschutzabdeckung . Ausstattung Zählerteil: -DIN Zählerfeld ohne Haube für Wandlerzählung -Wandlerprüfklemme, Spannungspfadsicherung und Verdrahtung nach Spezifikation VNB -Strom-und Spannungspfad vorverdrahtet -APZ-Feld mit RJ45 Buchse und Spannungsversorgung . Anschluss: -Sicherungslastschaltleiste NH2/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 50-240 mm² -Sicherungslastschaltleiste NH3/M12 max. 240 mm² (Kabelschuh Breite max. 43 mm) . Sockel: Sockel DIN 2, Tiefe 320 ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 2x NH2 (3p,V) / 1x NH3 (3p,M12)

Technische Details
Bemessungsstrom	350 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	1115 mm
Höhe	1065 mm
Tiefe	322 mm

Lieferumfang:
1 x Zähler-Komplettschrank Wandlerschrank Freiluft WS824.W5.N2101 2 x Schlüssel
