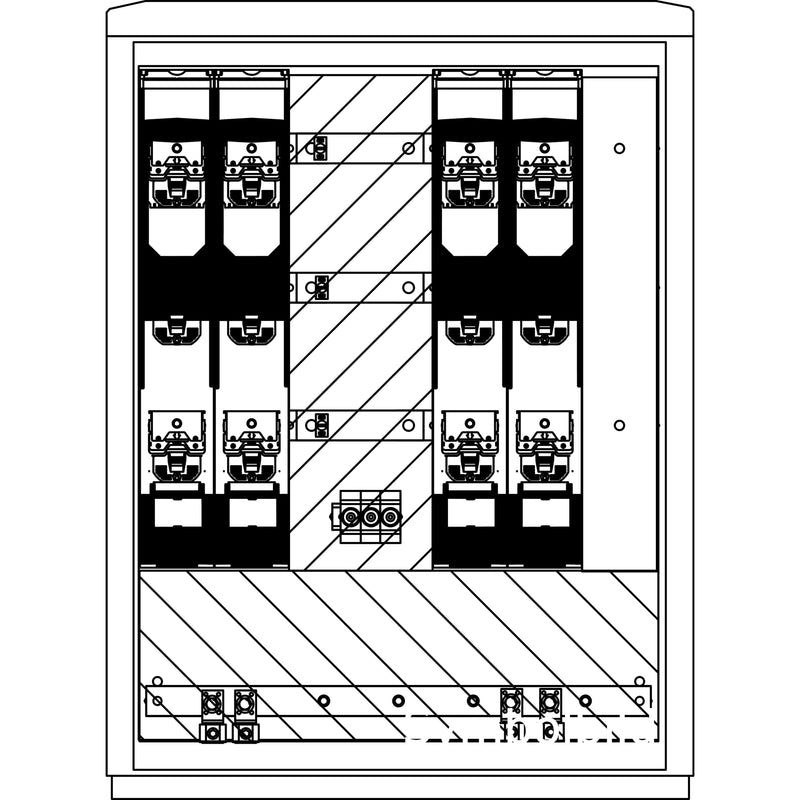

Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS814.N1.C1232 WS A850-1 N1

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-1, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 785x1065x322 mm. Ausstattung Leistungssteil: -Netzform: TN-C -Schienensystem E-Cu 40x10 mm, 185 mm, inkl. Wandlerlaschen 170x40x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB-und Kundenanschluss -maximal 2 VNB Zugänge möglich, Leerplätze mit plombierbarer Leerfeldabdeckung -maximal 3 Kundenabgänge möglich, Leerplätze mit plombierbarer Leerfeldabdeckung -Wandlerfeld mit plombierbarer transparenter Abdeckung -Spannungspfadsicherung nach Spezifikation des Verteilnetzbetreibers -Anschlussraum mit Berührungsschutzabdeckung -Verdrahtung zum Messschrank 7 m Länge inklusive. Anschluss: -Sicherungslastschaltleiste NH3/M12 max. 240 mm² (Kabelschuh Breite max. 43 mm) -Sicherungslastschaltleiste NH2/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 50-240 mm². Sockel: Sockel DIN 1, Tiefe 320 ist separat zu bestellen!. Hinweis: -Messteil SH-Netz in extra Schrank ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 1x NH3 (3p,M12) / 2x NH2 (3p,V)

Technische Details
Bemessungsstrom	400 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	785 mm
Höhe	1065 mm
Tiefe	322 mm

Lieferumfang:
1 x Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS814.N1.C1232 WS A850-1 N1

Keine Downloads vorhanden.
