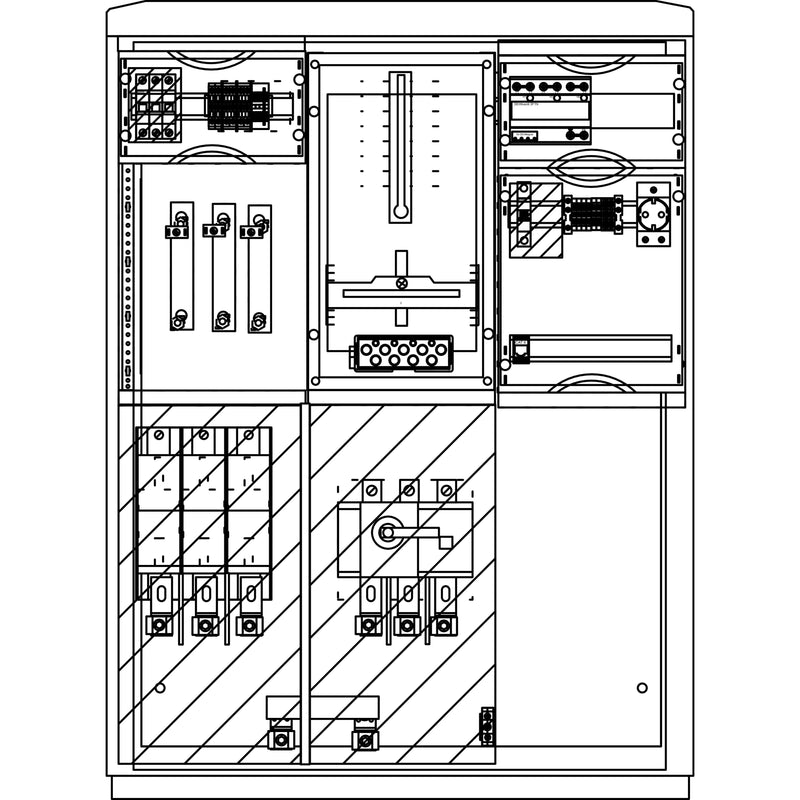

Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS811.W4.C1S01B WS A850-1 W4 160A

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-1, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln . Außenmaß BxHxT: 785x1065x322 mm . Ausstattung Leistungssteil: -Netzform: TN-C -3xNH2-Unterteile 1-polig für VNB-Anschluss -Wandlereinbausatz OVAG unter plombierbarer, transparenter Abdeckung -Lasttrennschalter 250 A 3-polig für Kundenanschluss -Anschlussraum mit Berührungsschutzabdeckung -Überspannungsableiter -Freibereich Montageplatte BxH 250x450 mm . Ausstattung Zählerteil: -DIN Zählerfeld mit Haube IP54 für Wandlerzählung -Wandlerprüfklemme, Spannungspfadsicherung und Verdrahtung nach Spezifikation VNB -Strom-und Spannungspfad vorverdrahtet -APZ-Feld mit RJ45 Buchse und Spannungsversorgung -Schutzkontaktsteckdose (Typ F) . Anschluss: -Sicherungsunterteile NH2/V Al: re/rm 35-150, se/sm 35-185 mm², Cu: re/rm 35-120, sm 35-185 mm² -Lasttrennschalter V Al: re/rm 35-150, se/sm 35-185 mm², Cu: re/rm 35-120, sm 35-185 mm² -. Anschlussklemme PE für Überspannungsschutz 35 mm² . Sockel: Sockel DIN 1, Tiefe 320 ist separat zu bestellen! . Hinweis: -Wandlereinbausatz OVAG ist VNB-Beistellung! Bestückung Leistungsteil VNB / Kunde: 3x NHU2 (1p, V) / 1x Lasttrennschalter

Technische Details
Bemessungsstrom	160 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	785 mm
Höhe	1065 mm
Tiefe	322 mm

Lieferumfang:
1 x Wandlerschrank Freiluft (Gehäuse A850-1) 2 x Schlüssel
