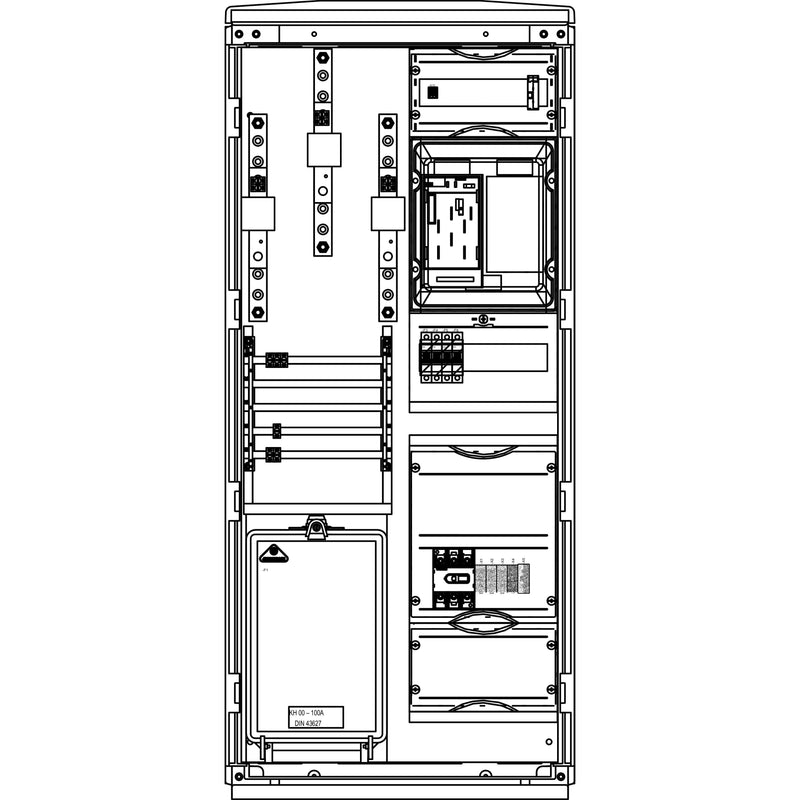

Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS601.S5.NHS02 WS A655-0 S5

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A655-0, Oberfläche glatt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln . Außenmaß BxHxT: 590x1350x324 mm . Ausstattung Leistungssteil: -Netzform: TN-C-S -Hausanschlusskasten NH00 für VNB-Anschluss -Schienensystem E-Cu 30x5 mm, inkl. Wandlerlaschen 170x30x5 mm nach DIN 42600 -Lastschalter 125 A 3-polig und Abgangsklemmblock 5-polig für Kundenanschluss -Wandlerfeld mit plombierbarer transparenter Abdeckung -Anschlussraum mit Berührungsschutzabdeckung. Ausstattung Zählerteil: -Zählerplatte für BKE-I mit Haube IP54 für Wandlerzählung -Raum für Zusatzanwendungen -Spannungspfadsicherung und Verdrahtung nach Spezifikation des Verteilnetzbetreibers -Strom-und Spannungspfad vorverdrahtet -Vorsicherung RFZ unter Abdeckung . Anschluss: -Haus. Anschlusskasten Al/Cu: re 10-50, rm 10-95, se/sm 50-95 mm² -Hochstromklemme UK50 16-50 mm² . Sockel: Sockel DIN 0, Tiefe 320 ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: HAK / 1x Lastschalter

Technische Details
Bemessungsstrom	90 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	590 mm
Höhe	1350 mm
Tiefe	324 mm

Lieferumfang:
1 x Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS601.S5.NHS02 WS A655-0 S5
