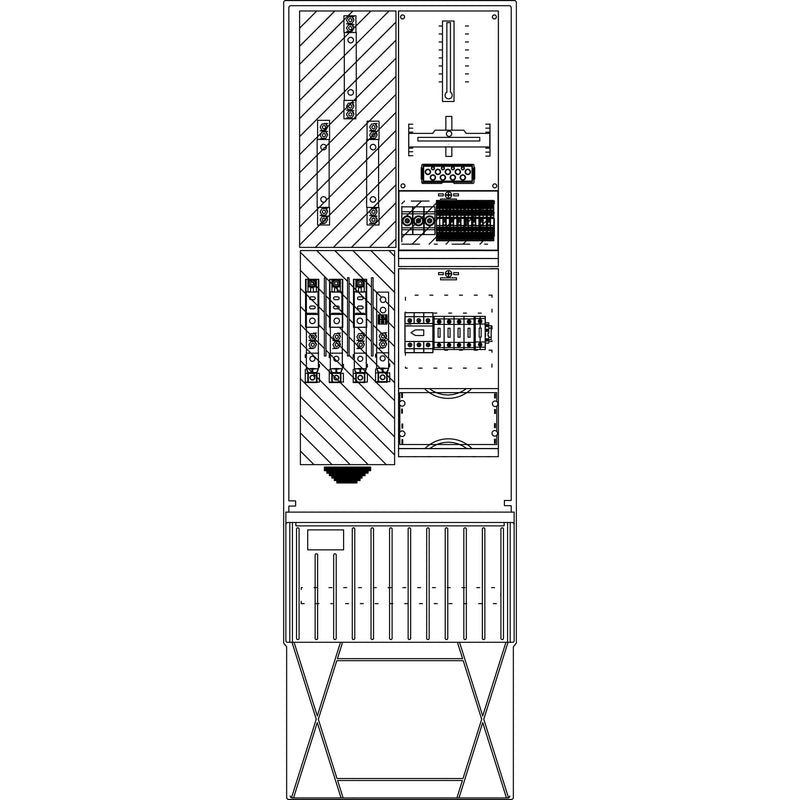

Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS341.W3.N1S01 WS A340 W3

Wandlerschrank Freiluft. Gehäuse: -Polyestersäule A340, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln . Außenmaß BxHxT: 583x2010x277,5 mm . Ausstattung Leistungssteil: -Netzform: TN-C-S -3xNH00-Unterteile 1-polig für VNB-Anschluss -Schienensystem E-Cu 30x5 mm, inkl. Wandlerlaschen 170x30x5 mm nach DIN 42600 -Lastschalter 125 A 3-polig und Abgangsklemmblock 5-polig für Kundenanschluss -Wandlerfeld mit plombierbarer transparenter Abdeckung -. Anschlussraum mit Berührungsschutzabdeckung . Ausstattung Zählerteil: -DIN Zählerfeld ohne Haube für Wandlerzählung -Wandlerprüfklemme, Spannungspfadsicherung und Verdrahtung nach Spezifikation VNB -Strom-und Spannungspfad vorverdrahtet . Anschluss: -Sicherungsunterteile NH00/V Al/Cu max 150 mm² -Hochstromklemme UK50 16-50 mm² . Sockel: inklusive angepresstem Eingrabsockel Bestückung Leistungsteil VNB / Kunde: 3x NHU00 (1p, V) / 1x Lastschalter

Technische Details
Bemessungsstrom	100 A
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	583 mm
Höhe	2010 mm
Tiefe	277,5 mm

Lieferumfang:
1 x Elsta Mosdorfer - Zähler-Komplettschrank Wandlerschrank Freiluft WS341.W3.N1S01 WS A340 W3

Keine Downloads vorhanden.
