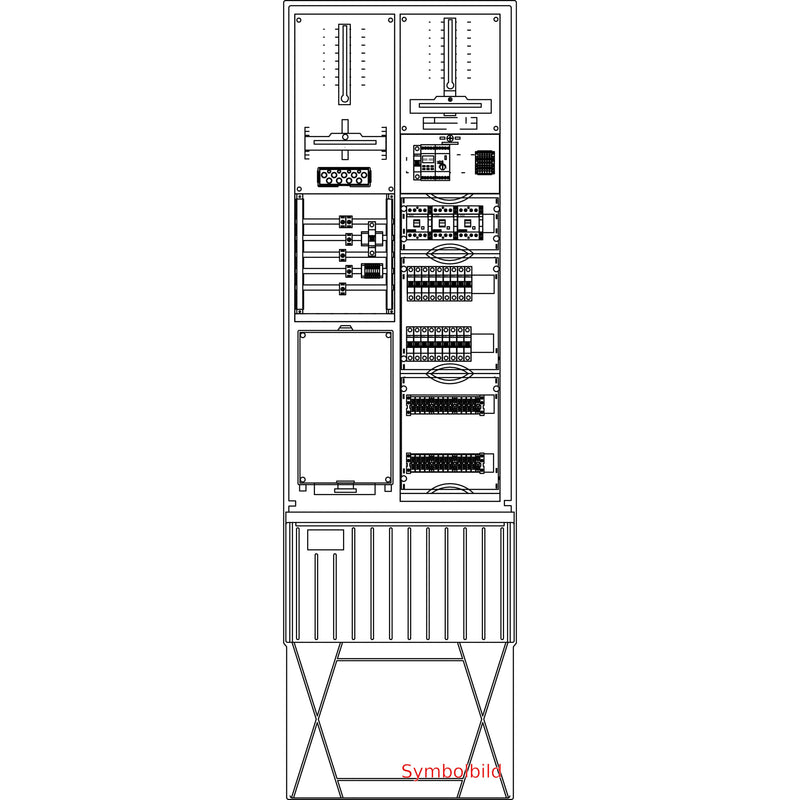

Elsta Mosdorfer - Zähler-Komplettschrank Str.beleuchtungsverteiler SB342T 72TE Basis

Straßenbeleuchtungsverteiler mit VNB-Zählung. Gehäuse: -Polyestersäule A340, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 583x2010x277,5 mm. Ausstattung: -Netzform TN-C-S (Schienensystem 5-polig) -Hausanschlusskasten HAK NH00/3 -netzseitiger Anschlussraum vorbereitet für SH-Schalter und bestückt mit LS-Schalter B10A 1-polig 25 kA für Steuerung / TSG -Zählerplatte 450 mm für 3.HZ ohne Haube (Haube IP 54 nachrüstbar) -TSG-Feld 300 mm Dreipunktmontage, Verdrahtung bis Steuerklemme (ab Werk gebrückt) -Basissäule mit Grundausstattung, Verdrahtung bis Verteilerfeld (72 TE frei) -Varianten mit Abgangsgruppen anschlussfertig bestückt und verdrahtet -6x LS-Schalter 1-polig B16A und Hand-0-Automatik Umschalter je Abgangsgruppe -angesteuert über je ein Schütz 63A 3+1 polig -6x Abgangsklemme 5-polig 16 mm² -mehrere gleiche Gruppen sind zusammenschaltbar -Steuerung der Abgangsgruppen lt. Typenangabe -Varianten mit Zeitschaltuhr 2-Kanal astronomisch -Varianten mit Dämmerungsschalter inkl. externem Sensor hinter Sichtfenster. Sockel: inklusive angepresstem Eingrabsockel! Abgangsgruppe: Basissäule

Technische Details
Bemessungsstrom	32 A
Anzahl der Zählerplätze	1
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Breite	583 mm
Höhe	2010 mm
Tiefe	277,5 mm

Lieferumfang:
1 x Zähler-Komplettschrank Str.beleuchtungsverteiler SB342T 72TE Basis 2 x Schlüssel
